简单的油路,请各位大神算一算...

炜创液压 · 发表于 2014-8-7 10:15:07

      小弟不才.做一台60吨压机。有已知的条件：25YCY柱塞泵，5.5KW电机，常用压力是20MPA...油缸是：缸中缸，小缸是60，大缸是200，活塞杆是190。带50充液阀。油缸的实际使用行程是 80MM 以内，不保压，冲完立刻回程。请问冲压下来的时间是多少呢(意思是油缸走完80MM行程需要多少时间呢)？

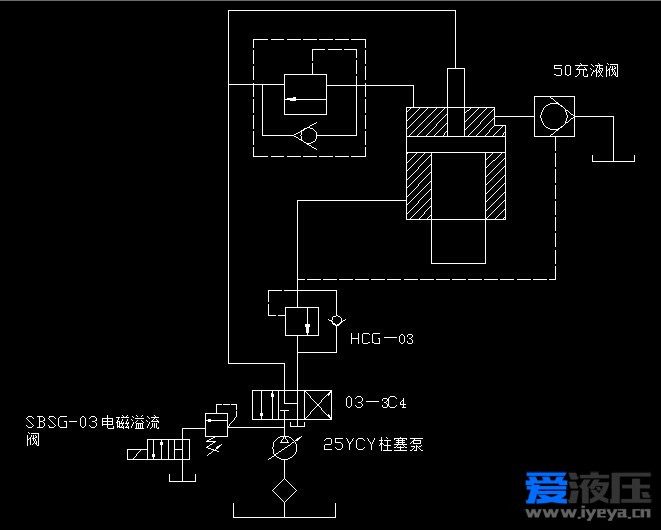

      如何计算？？请上公式。谢谢..油路图如下：(出图不专业,别见笑)

cishiliunian · 发表于 2014-8-7 10:50:51

楼主，想问一下，你这个图是怎么画的？

炜创液压 · 发表于 2014-8-7 14:46:30

cishiliunian 发表于 2014-8-7 10:50
楼主，想问一下，你这个图是怎么画的？

用CAD一笔一笔的画出来的..是很不专业...

凡夫范 · 发表于 2014-8-7 21:17:01

油缸结构看不明白，顶部那个细杆是60?该处进油是什么作用？

xuhard007 · 发表于 2014-8-7 23:23:10

不知道你转速多大，基本是上腔容积除以流量就是下降时间，137.1552/Q就是结果，单位为s

静静等待 · 发表于 2014-8-8 09:13:47

你那个电磁溢流阀有问题吧？

炜创液压 · 发表于 2014-8-8 09:49:36

凡夫范发表于 2014-8-7 21:17
油缸结构看不明白，顶部那个细杆是60?该处进油是什么作用？

对,是60的小油缸,推动大缸,起快速..

炜创液压 · 发表于 2014-8-8 09:53:44

xuhard007 发表于 2014-8-7 23:23
不知道你转速多大，基本是上腔容积除以流量就是下降时间，137.1552/Q就是结果，单位为s

137.1552从哪里算出来的??转速是1450转... 就是不会算..

炜创液压 · 发表于 2014-8-8 09:55:08

静静等待发表于 2014-8-8 09:13
你那个电磁溢流阀有问题吧？

电磁溢流阀没问题,是我画的有问题. 不会算油缸下来的时间会是多少....

静静等待 · 发表于 2014-8-8 10:57:59

炜创液压发表于 2014-8-8 09:55
电磁溢流阀没问题,是我画的有问题. 不会算油缸下来的时间会是多少....

噢，看你画的那个电磁溢流阀的图是不合适的
