比例电磁阀

宛如梦幻 · 发表于 2014-8-7 16:57:19

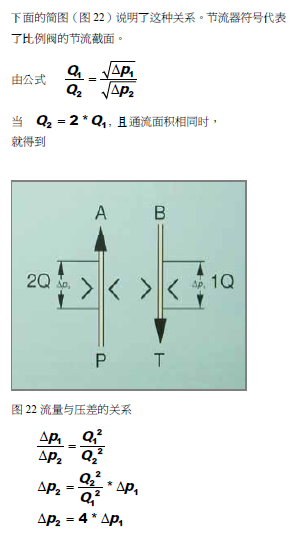

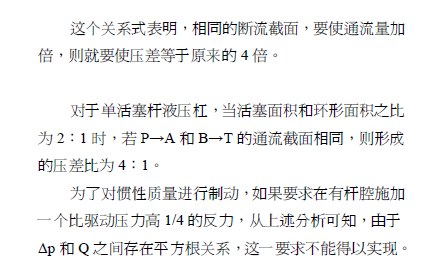

关于比例电磁阀，图中最后得出结论，p与Q成平方根关系，所以这一要求不能实现
怎么就不能实现了，看了半天没看出矛盾在哪

比例电磁阀

凡夫范 · 发表于 2014-8-7 20:55:06

与“比例阀的几个疑问”基本是同一个问题。

凡夫范 · 发表于 2014-8-7 21:33:51

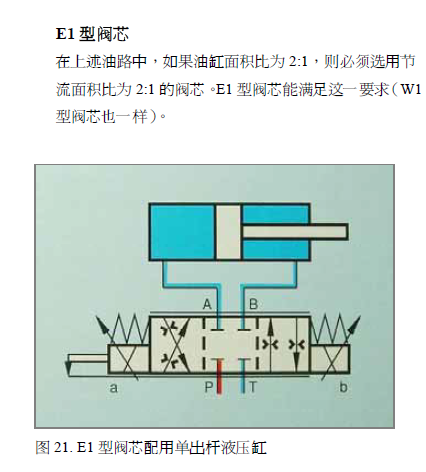

设右边为有杆腔并有一大质量负载，阀芯开度减小开始制动，右边出1升油，左边就要补充两升油，如果阀芯1:1，两边通过各自阀芯的压差都一样时，两边都只能过1升油，无杆腔差1升油形成真空。

凡夫范 · 发表于 2014-8-7 21:35:45

即使无杆腔边阀芯压差比有杆腔边阀芯压差大一倍，仍有0.6升油得不到补充。

游勇 · 发表于 2014-8-7 23:30:16

简单来说是，单液压缸伸出时，因为有杆腔的流量只有进口的一半，不能产生出口节流的效果。

宛如梦幻 · 发表于 2014-8-8 09:21:17

凡夫范发表于 2014-8-7 21:35
即使无杆腔边阀芯压差比有杆腔边阀芯压差大一倍，仍有0.6升油得不到补充。

大四倍不就好了

凡夫范 · 发表于 2014-8-8 14:17:57

宛如梦幻发表于 2014-8-8 09:21
大四倍不就好了

只是举个例子便于理解。比如系统只有20MPa,如果四倍是40MPa，泵站就提供不了。

凡夫范 · 发表于 2014-8-8 14:24:10

游勇发表于 2014-8-7 23:30
简单来说是，单液压缸伸出时，因为有杆腔的流量只有进口的一半，不能产生出口节流的效果。

个人认为只要开度足够小，节流制动效果能产生，还是无杆腔吸空问题，加补油阀应该也可以。

sanguteduo · 发表于 2014-8-13 07:33:08

学写了，比例阀这么玩的。
