请教一下原理图中元件的作用

keneya · 发表于 2014-8-8 08:03:16

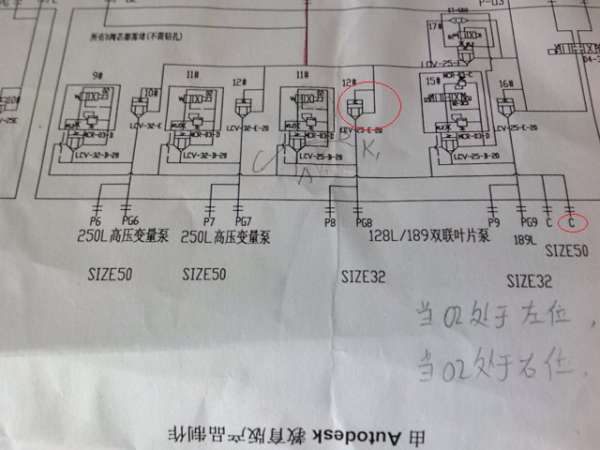

1请教一下图中的C表示什么，2、红色圈中的逻辑元件怎样工作，什么时候导通 3、三个泵能不能同时工作

请教一下原理图中元件的作用

初学者 · 发表于 2014-8-8 08:51:53

这个是插装阀，你可以看看书中插装阀原理

yeachly · 发表于 2014-8-8 09:08:42

逻辑插装阀

游勇 · 发表于 2014-8-8 09:16:36

当止回阀用的。

loulei · 发表于 2014-8-8 09:38:33

你看看原理图，再看看实际工作情况，慢慢分析一下，水平就会慢慢提高

俺村俺最cool · 发表于 2014-8-8 09:52:06

插装阀呢

keneya · 发表于 2014-8-8 10:08:38

loulei 发表于 2014-8-8 09:38
你看看原理图，再看看实际工作情况，慢慢分析一下，水平就会慢慢提高

谢谢

海中游 · 发表于 2014-8-8 10:25:28

1、C应该是接C处油路，如同电路图中的1处电源分图纸相同编号。
2、红圈内是插装单向阀，油从下往上通过，油从上往下截止。
3、3台油泵是否同时开，看图纸不清楚。

keneya · 发表于 2014-8-8 10:57:40

海中游发表于 2014-8-8 10:25
1、C应该是接C处油路，如同电路图中的1处电源分图纸相同编号。
2、红圈内是插装单向阀，油从下往上通过， ...

但是看阀的符号，它还有一个减压的作用吧

zzfjct · 发表于 2014-8-8 11:07:42

插装式单向阀，防止负载压力反向冲击油泵。
