   各位前辈好。小弟我刚参加工作，很多东西需要努力。现有几个问题想请问各位前辈。
设备上的液压系统动作时是由压力的，上升是15MPa,下降时是5MPa。本着谨慎仔细的学习心态，现想问两个问题，因为感觉自己想的可能不正确。
1、系统启动后不工作状态时，压力油是怎么回油路线？
2、同是不工作状态，为什么压力表接在出油口却没压力？
3、Mv  Mx是什么意思？

以下是我的想法：
对于问题1我是这样想的：油泵9→单向阀10→高压过滤器24分两路→经T2管回油箱。
                                                                                              →经SOL1右位→滤油器4→T1管回油箱。


对于问题2我是这样想的：液压系统不工作时，压力油没有打开溢流阀16，所以没有压力表没有压力，因为压力表是接在溢流阀两侧。

恳请高手指点，谢谢。。。。

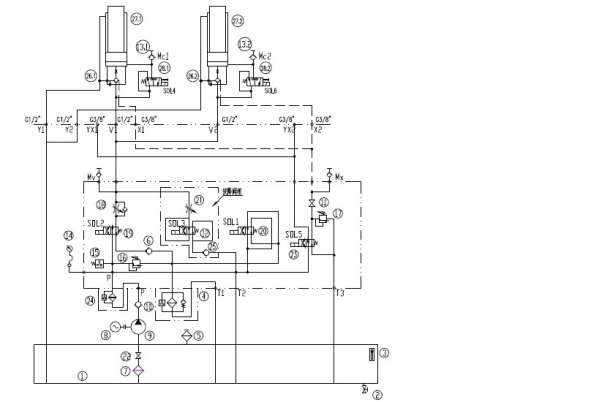

附图1张。

新手求教各位高手几个问题。谢谢

这张图纸表示错误：1.P压力管路和T2回油管路不应想通。若想通的话，系统压力怎样建立？2.不工作时，系统压力经SOL1到回油过滤器到T1回油箱泄压，所以压力表没压力。3.MV和MX是测压点，MX用于检测液控单向阀26.1,26.2的遥控压力，压力由溢流阀17调定。MV用于检测柱塞式液压缸上升或下降时压力的。

谢谢您。
请问您能否说的再仔细点？系统启动后经卸荷阀卸荷所以没压力。但为什么压力表就接在出油口P处，系统启动后压力油是经过这点，而压力表没压力？就是这个搞不懂。。。
万分感谢。。。

这个系统搞的有点人为复杂。

亲，压力取决于负载，没有负载就没有压力，即使你是在泵出口测量，就算是在泵里面测也是没有压力的。好好看看液压教科书，你这属于基础不合格。

系统错误

谢谢前辈指导，要好好复习基础才行了。谢谢。

更正后不通电是卸荷回路。

没什么前辈不前辈的，基础最重要，努力打好基础。
