PPFBLAN减压泄压阀（sun） |
|
为什么有三条线啊，有点看不懂，求大神指导
| |
IP卡
狗仔卡
发表于 2014-8-18 10:02:01
提升卡
置顶卡
变色卡|

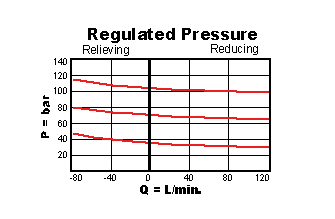

压力流量曲线，是某调定压力下的流量曲线
| |
|
压力 与流量 在特定条件下的曲线图
| |
|
这个是三通减压阀，正向减压，反向溢流
| |
|
桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
qqqqqqwwww 发表于 2014-8-18 13:36 也就是说压力不同，流量也不同，我原以为是一条曲线呢！！ | |
xiaoshxin 发表于 2014-8-18 20:16 这个看懂了 ，就是想知道为什么一个阀下会有三条曲线，我以为是一条呢 | |
|
调定压力不同，使用时压力流量曲线也有区别
| |
|
三条曲线只是个实例，表示三个不同的压力设定，其实是无数条曲线，因为压力设定是可调的
| |
|
桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
xiaoshxin 发表于 2014-8-19 21:40 恩恩 这样啊 | |
