油路问题：开模到位后会反向窜动几个毫米

fkch · 发表于 2014-9-10 16:00:13

开模后什么动作都没有，锁模油缸会往回窜几个毫米；如果有其它执行动作时，窜得更加明显，检查了插装阀控制口的压力都正常，应该不存在压不住阀芯的状况。是什么问题造成的？各位师傅给个意见。谢了。

油路问题：开模到位后会反向窜动几个毫米

﹏3、哖后° · 发表于 2014-9-10 17:40:45

检查一下油缸两端被压情况

游勇 · 发表于 2014-9-10 17:51:48

是回油的罗辑阀关得太快，来不及卸去模板的冲力。把节流子改小一点。

ccxxcc · 发表于 2014-9-10 18:45:50

如果你动其它动作模板还走的话，可能是阀没有封死窜油过去。

superdos · 发表于 2014-9-10 20:02:15

本想仔细分析一下，但下载那个图插装阀部份看着头痛，又加上黑色背景，你就不能把图截大点吗

huanghaihua · 发表于 2014-9-10 21:56:11

请问一下，你这油路是不是第一次做的？还是以前已做过就这次出了反弹现象？因为我这边类似这样的油路也出现过反弹现象

henry214 · 发表于 2014-9-10 22:10:27

也有可能是空气原因造成的。油路看的不是特别清楚，最好上个cad电子档。

分开旅行 · 发表于 2014-9-11 07:38:38

最好上个cad电子档

709366750 · 发表于 2014-9-11 07:52:41

开模后关闭开关关的太快是个大问题，建议：1、减慢关闭速度；2、油缸终端设缓冲装置。仅供参考。

fkch · 发表于 2014-9-11 10:35:23

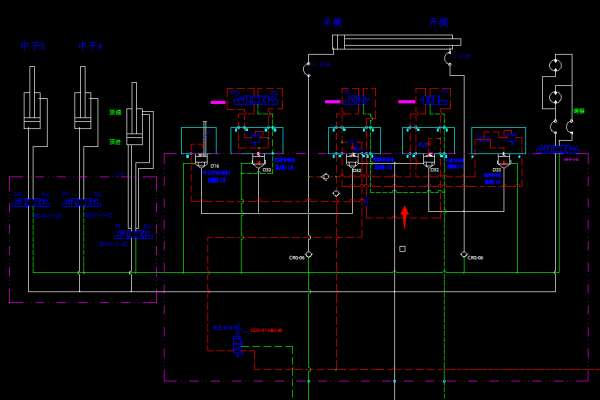

CAD的油路，大家看看。

60.88 KB, 下载次数: 27

售价: 5 金钱 [记录] [购买]

直接CAD上不了
