关于恒压控制一些问题？

wangzd847 · 发表于 2014-9-16 16:51:53

关于恒压控制一些问题？

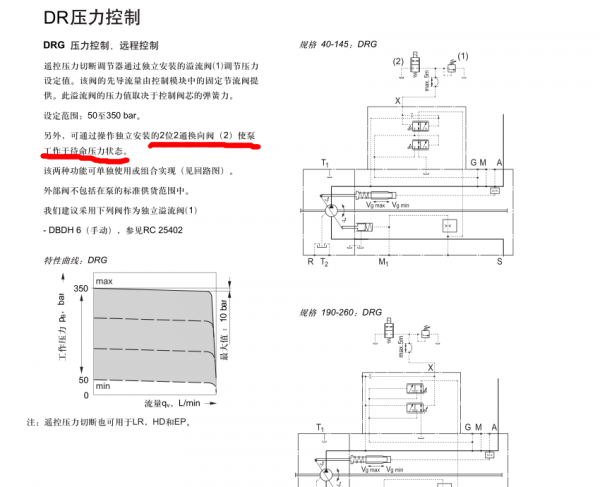

样本中所说的处于待机状态，请问待机状态时的压力和流量是怎么样的？谢谢了

qqqqqqwwww · 发表于 2014-9-16 17:01:08

压力是FR阀的设定压力14bar,流量只是满足泵内部泄漏及润滑所需流量,即低压小流量待命状态。

wangzd847 · 发表于 2014-9-16 17:16:42

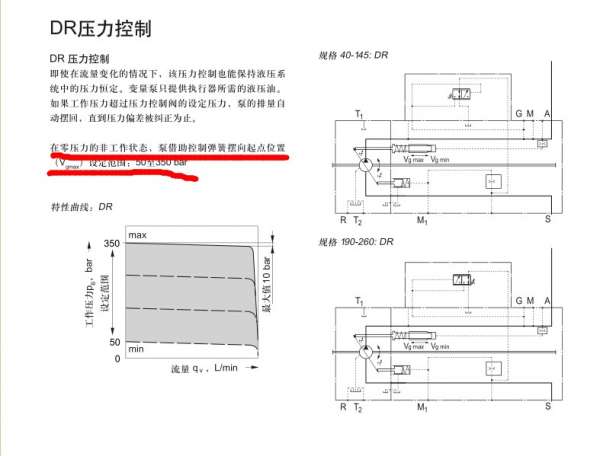

这个控制方式说在零压力的非工作状态下，泵处于最大排量，我觉得这个和上面不同之处只是上面的把控制口引出来改成远程的而已！

jerrygang · 发表于 2014-9-16 17:38:46

请问楼主是从哪个泵的样本上截的图，我手头的a10和a4泵的样本上都没有呀麻烦你指教一下我见过这种用法，泵启动时压力和流量都比较低

qqqqqqwwww · 发表于 2014-9-16 18:12:41

wangzd847 发表于 2014-9-16 17:16
这个控制方式说在零压力的非工作状态下，泵处于最大排量，我觉得这个和上面不同之处只是上面的把控制口引出 ...

我个人认为：零压力的非工作状态指的是停机，主油路卸荷状态下，泵摆角变为最大。

qqqqqqwwww · 发表于 2014-9-16 18:23:03

wangzd847 发表于 2014-9-16 17:16
这个控制方式说在零压力的非工作状态下，泵处于最大排量，我觉得这个和上面不同之处只是上面的把控制口引出 ...

个人认为：这两种控制方式不一样，区别在泵口压力上：DR控制泵口压力即DR阀设定弹簧的压力，而DRG控制中，泵口压力为FR阀14bar压力加上远程溢流阀的调定压力之和。欢迎大家拍砖，谢谢。

qqqqqqwwww · 发表于 2014-9-16 21:29:18

本帖最后由 qqqqqqwwww 于 2014-9-16 21:32 编辑

你这张原理图和普通的A10VDRG和DR原理图不太一样，好像有点错误，有意思。

‵′耿介丷 · 发表于 2014-9-17 08:29:00

建议去看看LS阀控制原理介绍

wangzd847 · 发表于 2014-9-17 08:52:40

qqqqqqwwww 发表于 2014-9-16 21:29
你这张原理图和普通的A10VDRG和DR原理图不太一样，好像有点错误，有意思。

我这个是力士乐样本上的，应该不会错吧

wangzd847 · 发表于 2014-9-17 08:53:49

jerrygang 发表于 2014-9-16 17:38
请问楼主是从哪个泵的样本上截的图，我手头的a10和a4泵的样本上都没有呀麻烦你指教一下我见过这种用法 ...

能不能把你的那个原理贴出来，让我看一下，我这个是力士乐样本上的
