螺纹插装式溢流阀结构探讨
[复制链接]
|
|

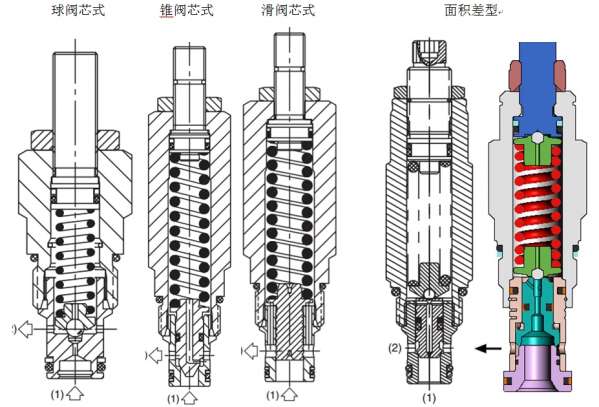

用过螺纹插装式溢流阀的同行大概都有过这样的疑惑，翻开样本一看，很多种阀，直动式的、先导式的，不同结构的直动式，不同结构的先导式。看的眼花缭乱，不知道选哪种，小弟近来对此做了一些对比，简单的进行了总结，旨在抛砖引玉，欢迎各位大神指教。 溢流阀几个重要的性能指标，先做个简单的介绍 1、 压力特性：溢流阀进口压力会随流量的增加而上升。流量增加，阀口趋于开大，弹簧压缩量增加，弹簧力增加，进口压力上升。这个是所有溢流阀的都没法避免的，只能将压力升高降到最小，但是无法消除。想必大家也猜得出，要想获得很好的压力特性，那么调压弹簧压缩量越少越好。 2、 滞环：由于摩擦力的作用，溢流阀打开时，弹簧力+摩擦力=进口压力；阀芯关闭时，弹簧力—摩擦力=进口压力，所以溢流阀的回座压力要小于设定压力，称之为滞环。要消除滞环，很明显，减小摩擦力即可。 3、 泄露：保压性能，这个无需多说 4、 响应特性：响应速度快慢。 溢流阀分为直动式和先导式。直动式溢流阀从阀芯结构上分为以下几种：球阀芯式、锥阀芯式、滑阀芯式、面积差型。

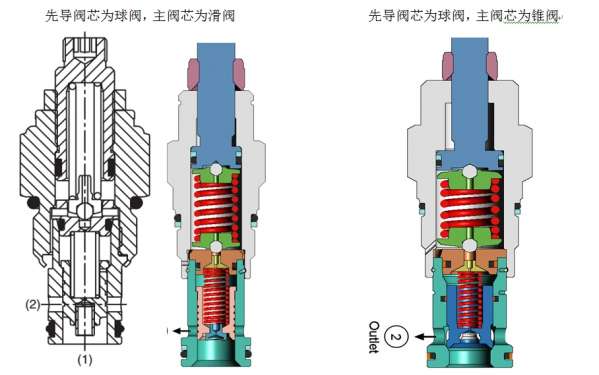

螺纹插装式溢流阀结构探讨 先导式溢流阀分为两种：先导阀芯为球阀，主阀芯为滑阀；先导阀芯为球阀，主阀芯为锥阀。 螺纹插装式溢流阀结构探讨 看完结构图各位大神就可以自己总结了，从结构出发来理解阀的性能指标就要容易得多。 通过结构图可以总结出以下几点：1、球阀芯与锥阀芯是线密封，其泄露很小；滑阀芯为缝隙密封，泄露较大。 2、球阀芯在打开与关闭过程中只承受弹簧力，几乎没有摩擦阻力，所以其滞环非常小；滑阀芯与阀体之间缝隙很小，由于液压油的粘度较大，所以阀芯还承受液压摩擦力，其滞环较小；锥阀芯与阀体之间依靠密封件密封，所以阀芯承受机械摩擦力，其滞环最大。 3、面积差型溢流阀为双阀芯结构，和先导式溢流阀结构较为相似，不过下主阀芯没有复位弹簧，不能算为真正意义上的阀芯，下阀芯跟随上阀芯移动。其结构比先导式溢流阀简单，所以在相同的尺寸下其通流能力更大。 4、锥阀芯与滑阀芯依靠阀体对其运动进行导向，所以其阀芯运动稳定，无震荡。球阀芯缺少导向，稳定性较差，其阀芯行程有限，所以只能通过很小的流量（小于6l/min），一般作为先导阀芯。 5、滑阀芯依靠缝隙密封，所以抗污染能力差，容易卡死阀芯。 简单总结一下： 直动式球阀优点：泄露小；滞环小 缺点：阀芯稳定性较差；压力特性很差 适用于小流量场合，即作为先导阀 直动式锥阀优点：稳定性好；泄露小；强度高；响应快 缺点：滞环大；压力特性较差 直动式滑阀优点：稳定性好；通流能力大；滞环小 缺点：抗污能力差；泄露量大：25ml/min（50 Bar）； 直动式面积差型优点：相对平坦的压力上升特性；低滞回性；低泄漏量(10 drops /min)；响应快(典型时间2 ms)。 先导式溢流阀 先导阀芯为球阀，主阀芯为滑阀 优点：滞环很小；压力特性很好 缺点：响应慢、抗污染能力差、泄露大 先导阀芯为球阀，主阀芯为锥阀 优点：响应较快；泄露小 缺点：压力特性较差、滞环较小 上面说过球阀芯在打开与关闭过程中只承受弹簧力，几乎没有摩擦阻力，所以其滞环非常小，而且其行程很小，压力特性也很好，所以先导阀芯通常都是球阀结构，也就解释了先导式溢流阀为啥压力特性好，滞环小，原因就在此。 除此之外还有软启动溢流阀等，小弟才学疏浅，见识不足，对溢流阀的理解仅限于此，还望各位大神多多指教， | |
相关帖子桩工机械（旋挖钻机）、石油设备（连续油管车、混砂车）液压传动装置（卷扬、回转驱动）
|
|
IP卡
狗仔卡
发表于 2014-9-18 21:15:32
提升卡
置顶卡
变色卡|
楼主总结的很好，希望继续分享你的经验
| |
|
每天学习一点点，谢谢楼主分享
| |
|
楼主总结的确实比较好，多谢！
| |
|
谢谢楼主的总结！受益匪浅啊。
| |
|
直动式面积差型 这个阀件可以详细介绍下
| |
|
楼主总结的 很好，受教了 谢谢
| |
|
希望大家都能够像楼主这样多对比多分析，多进行总结，这样才能不断提高。
| |
|
