液压缸AMESim模型搭建

夜之殇2012 · 发表于 2014-9-22 17:12:17

液压缸AMESim模型搭建

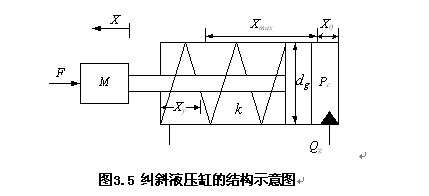

活塞杆有弹性变形，该示意图在AMESim中该如何搭建，貌似外面的质量块M

液压缸AMESim模型搭建

与带复位弹簧的活塞模型

液压缸AMESim模型搭建

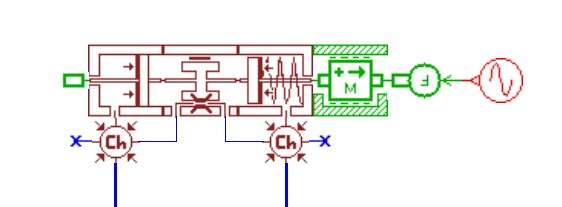

无法进行连接啊，本人搭建如下，

液压缸AMESim模型搭建

，但觉得外面的质量块M无法搭建进去，求解！

丸子 · 发表于 2014-9-23 08:57:59

我觉得右侧的弹簧不用，中间带节流阀的那个也不用吧！按照你说的，应该就可以了

小泡沫 · 发表于 2014-9-23 09:06:30

哇，楼上说的很有道理，好厉害

tianhanly · 发表于 2014-9-23 09:11:23

可以直接从AMESIM里面调用带质量块的液压缸模型

levin · 发表于 2014-9-23 10:16:48

应该是这样吧个人认为

醉乐清风 · 发表于 2014-9-23 11:05:41

草图模式下将已有子模型全部去掉，方法是全选点击鼠标右键，去除子模型

夜之殇2012 · 发表于 2014-9-23 11:26:51

levin 发表于 2014-9-23 10:16
应该是这样吧个人认为

你画的跟我师兄画的一样，但我觉得应该有两个质量块，一个是在缸里面的，另一个是在外面纠斜用的，两者质量不一样，粘性摩擦也不一样，你觉得呢

夜之殇2012 · 发表于 2014-9-23 11:29:08

醉乐清风发表于 2014-9-23 11:05
草图模式下将已有子模型全部去掉，方法是全选点击鼠标右键，去除子模型

去除子模型后能连接了，但后面进入其他模式后就显示没有可用子模型，这该如何解决，本人初学，望赐教

lgz2868 · 发表于 2014-9-23 18:22:30

猜测是外加载的力作用方向，导致质量块不能正常使用吧

冯小冯 · 发表于 2014-9-27 10:26:59

丸子发表于 2014-9-23 08:57
我觉得右侧的弹簧不用，中间带节流阀的那个也不用吧！按照你说的，应该就可以了

您好，想问下您熟悉联合仿真吗？amesim和MATLAB的，可以加下我的扣扣吗 582383891 谢谢
