新人求教：可变容腔 CH 设置的问题

levin · 发表于 2014-9-28 15:02:17

如1图连接时，管道子模型默认为HL000，可是我现在不考虑管道液阻，所以想用direct模型，加上可变容腔如图2后，管道变为direct，可是我想知道，加上去的这个CH腔体积如何设置就是图三中参数我的泵出口压力总是非常大请各位指导谢谢~

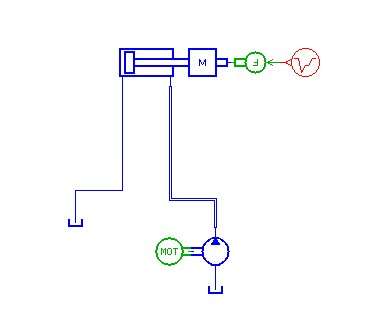

图1

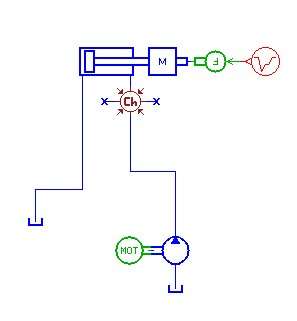

图2

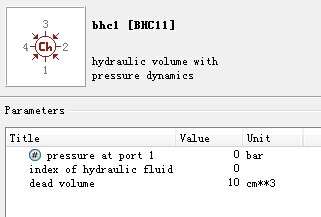

图3

醉乐清风 · 发表于 2014-9-28 15:28:58

考虑一个容积不变的腔，如有杆腔在活塞杆外伸达到最大后油液此时占有有杆腔的空间

levin · 发表于 2014-9-28 15:40:52

醉乐清风发表于 2014-9-28 15:28
考虑一个容积不变的腔，如有杆腔在活塞杆外伸达到最大后油液此时占有有杆腔的空间

那计算时可以大致为油缸初始状态时候有杆腔体积么？

lgz2868 · 发表于 2014-9-30 18:33:37

你好，CH腔可用于缓冲，代替容积设置。具体可参考CH腔的help文档

醉乐清风 · 发表于 2014-10-3 21:37:24

levin · 发表于 2014-10-9 09:38:55

lgz2868 发表于 2014-9-30 18:33
你好，CH腔可用于缓冲，代替容积设置。具体可参考CH腔的help文档

谢谢解答~
