ST公司的A04J2M型双向溢流阀模型建模仿真讨论
[复制链接]
|
|
（1）特性

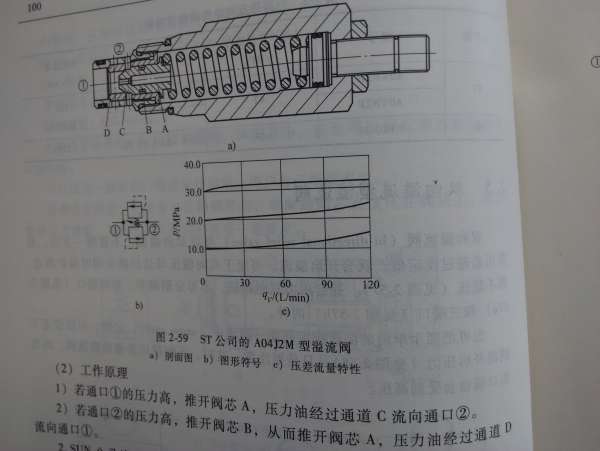

许用压力：42MPa。 调压范围：1-35MPa。 名义流量：120L/min。 它有两个阀芯。 （2）工作原理 1）若通口1的压力高，推开阀芯A，压力油经过通道C流向通口2； 2）若通口2的压力高，推开阀芯B，从而推开阀芯A，压力油经过通道D流向通口1。 这样的话希望大家跟帖讨论该阀AMESim模型如何建立，请大家试着建立一下。希望我们一起学习的同时讨论某个模型的建模方法，这样可能会有实质性进展。我将适时给出一下模型，并说明工作原理，鼓励大家跟帖讨论模型，希望大家将自己建好的模型大胆贴出来，让大家“品头论足”，提高AMESim软件的的学习进度！
| |
相关帖子研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
IP卡
狗仔卡
发表于 2014-9-30 20:38:36
提升卡
置顶卡
变色卡|
AMESim
高手出来啊 | |
|

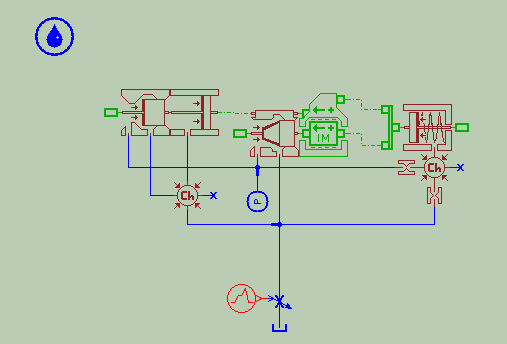

做了个简单的模型，大家看看怎么样完善，这是没经过任何验证的模型，希望抛砖引玉
| |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
关键的部位都看不清楚怎么帮你啊？
| |
yanqing0680 发表于 2014-10-13 22:31 讨论帖啊，不是帮我，你把图放大看 | |
|
