负载敏感系统的amesim模型
[复制链接]
|
|

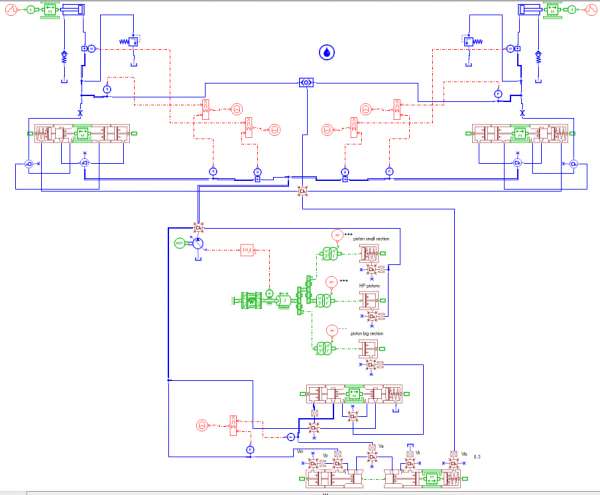

如题，根据AMESim中的demo，自己加上了一个压力切断阀，建立了负载敏感系统的模型，希望各位大神批评指正，并提出宝贵意见，万分感谢。PS：管线有点乱，多包涵
补充内容 (2014-10-1 16:08): 这是一种掘进机械的调高简化系统，分为两部分：负载敏感泵和控制回路。偏下一部分为依靠amesim中的demo加装压力切断阀的泵模型，；偏上一部分为控制回路，控制回路中加装压力补偿阀，实现压差的恒定。 补充内容 (2014-10-1 16:11): 系统工作原理：根据外加负载的变化，保证摇臂的稳定上升（或下降）
| |
IP卡
狗仔卡
发表于 2014-9-30 21:29:11
提升卡
置顶卡
变色卡|
| |
|
泵出口压力和负载压力，压差怎么体现？
| |
|
运行后直接查看就行
| |
‵′耿介丷 发表于 2014-10-1 10:02 运行后直接查看就行 - 本文出自液压圈，原文地址：https://www.iyeya.cn/thread-22664-1-1.html | |
|
你先讲讲原理及你对各个模块的认识吧，这样大家好讨论 | |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
中间没有节流阀，泵出口压力和负载反馈压力在一个油路上，两者压力就相同了
| |
‵′耿介丷 发表于 2014-10-2 09:01 有节流阀，在压力补偿阀的下游 | |
