求液压站原理

Yulunzhe · 发表于 2014-10-11 21:17:30

单向阀的回路作用是什么，油泵一工作，是不是单向阀回路和冷凝过滤回路同事工作，

液压站原理

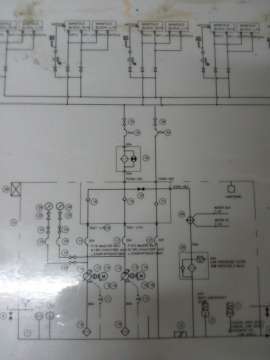

原理图

smartbyh · 发表于 2014-10-11 21:39:55

是这样的，单向相当于一个旁路

油泵输出，液压油直接走节流阀，再走两个回路不就直接回油箱了吗，回路的也是通过单项阀和冷凝回油箱，这样，走单向阀的直接回路不就没有冷凝过滤吗 - 本文出自爱液压论坛，原文地址：https://www.yeya.cn/thread-2 发表于 2014-10-11 21:47

Yulunzhe · 发表于 2014-10-11 21:43:16

单向阀回路存在的意义是什么

Yulunzhe · 发表于 2014-10-11 21:46:43

smartbyh 发表于 2014-10-11 21:39
是这样的，单向相当于一个旁路

油泵输出，液压油直接走节流阀，再走两个回路不就直接回油箱了吗，回路的也是通过单项阀和冷凝回油箱，这样，走单向阀的直接回路不就没有冷凝过滤吗

H082458 · 发表于 2014-10-15 12:43:50

防止过滤器堵塞造成系统崩溃

xiao70ni8 · 发表于 2014-10-15 15:10:21

这个叫旁通阀设定压力要比过滤器高正常工作油是不走单向阀的当过滤器压降超过或堵塞时起作用
