请教：一个简单的液压建模

奋斗一生ing

7 主题	9 回帖	60 积分

液压小学生

金钱: 78

积分: 60

发消息

发表于 2014-10-14 22:10:45 |江苏| 显示全部楼层 |阅读模式

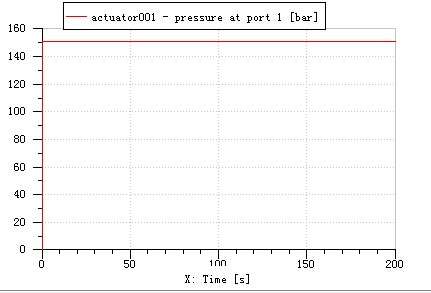

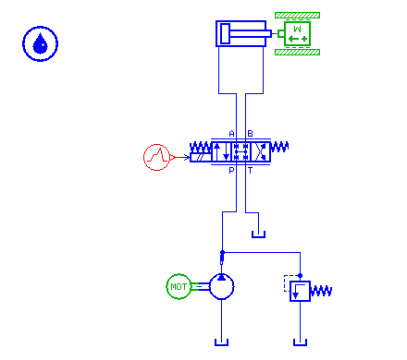

AMESim新手，新建一个模型，泵的流量定义150L/min,换向阀输入信号定义为40，液压缸的行程0.3m,质量块重量为100Kg,它的参数角度定义90，但是出来的曲线感觉不对啊，例如液压缸的受力曲线如右图，它开始的压强不应该是质量块的重量除以活塞表面积吗？这里的溢流阀的开启压力我设的是15mpa,

请教：一个简单的液压建模

请教：一个简单的液压建模

请教：一个简单的液压建模

请教：一个简单的液压建模

回复

使用道具举报

奋斗一生ing

7 主题	9 回帖	60 积分

液压小学生

金钱: 78

积分: 60

发消息

发表于 2014-10-15 08:39:02 |江苏| 显示全部楼层

求高手指点啊。真心不懂啊

回复

使用道具举报

134 主题	289 回帖	825 积分

金钱: 4945

积分: 825

发消息

发表于 2014-10-19 19:29:50 |吉林| 显示全部楼层

是否为压力太大，溢流阀起作用了

回复

使用道具举报

186 主题	1065 回帖	1894 积分

金钱: 60421

积分: 1894

发消息

发表于 2014-10-19 21:23:19 |湖北| 显示全部楼层

这个具体模型楼主先仔细研究一下，我现在在外地，回去后交流一下，你先到群里问问大家！

回复

使用道具举报

0 主题	8 回帖	4 积分

液压小学生

金钱: -1

积分: 4

发消息

发表于 2014-11-5 12:01:41 |广东| 显示全部楼层

和我的一模一样········我的找到原因了········信号给的太小了····阀芯没完全打开·······换向阀通过的流量很小·······溢流阀已经起作用了·······所以压力一直是15mpa

回复

使用道具举报

0 主题	3 回帖	3 积分

液压小学生

金钱: 11

积分: 3

发消息

发表于 2014-11-17 08:55:03 |湖北| 显示全部楼层

sandtan_00 发表于 2014-11-5 12:01
和我的一模一样········我的找到原因了········信号给的太小了····阀芯没完全打开·· ...

不是很明白求解释！另，我的为什么出现很多错误，原理图是一样的啊！
