2位3通液压阀的HCD建模 |
|
| |
IP卡
狗仔卡
发表于 2014-10-17 15:19:35
提升卡
置顶卡
变色卡|
初始状态给力信号，阀芯右移，压力P向A提供压力。然后不给力信号，怎么样使A口与油箱连通，阀芯通过弹簧力复位
| |
|
需要设置弹簧的预紧压力吧，楼主现在解决了吗？继续讨论？
| |
|
告诉你，这个肯定不对，原理对不上。继续看帮助，仔细看demo里的案例！
| |
|

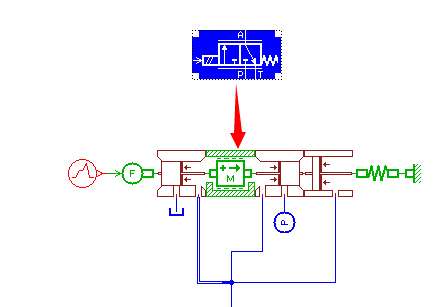

是不是应该是这样的！
对于p与谁连油箱，只需设置好underlap corresponding to zero displacement，同时质量块的位移限制设好即可！ | |
td276117812 发表于 2014-10-20 21:54 我这个错了！应该是质量块两侧是滑阀，滑阀又与弹簧连接，两个滑阀共工作口，一个滑阀的剩下的端口连压力，另一个滑阀的剩下端口连油箱。 | |
td276117812 发表于 2014-10-20 23:23 请问你弄出来了嘛？？？ | |
zjutcf 发表于 2014-11-10 16:10 恩！我弄出来了！ | |
td276117812 发表于 2014-11-10 18:14 能不能将你的模型发我一份呀？？？ | |
|

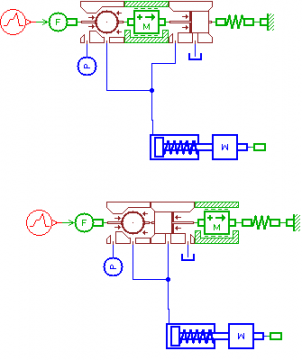

上下这两种方式哪一个正确呢
| |
