很有难度的比例阀问题

本帖最后由 挣钱 于 2014-10-17 16:03 编辑

自认为很有难度，看不明白啊，忘高手赐教

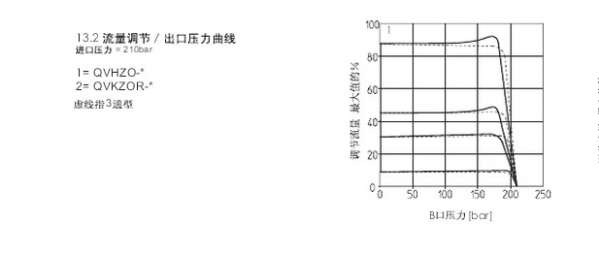

图片是阿托斯比例节流阀流量调节和出口压力曲线，这个曲线和力士乐是一样的，曲线美看明白啊，流量越小出口压力越大？D:\Documents\Desktop

怎么传图片？

进口压力210bar，B口压力越高压差越小，所以压力越高，流量越小

B口是出口，进口压力为210，所以当阀的开口不变的情况下，B口的压力越高，压差就越小，阀的输出流量就越小。

B口压力越高，压差越小，流量就小

其实最主要是水平曲线最主要，其流量-节流孔之间线性度较好！

随着压力的逐渐升高，设定流量基本保持稳定。
不同流量设定，流量与压力的具体变化如图。

这是比例调速阀的曲线，其内部有一定差减压阀，当进口与出口压力之差大于定差减压阀设定值时，比例阀输出流量不变，即工作在水平直线段上,当进口与出口压力之差小于定差减压阀设定值后定差减压阀不起作用，随着出口压力增大，节流阀口两边压差减小，阀输出流量越来越小。
