求分析，解释液压系统原理

877465378 · 发表于 2014-10-17 16:59:53

请教分析下这个系统液压原理

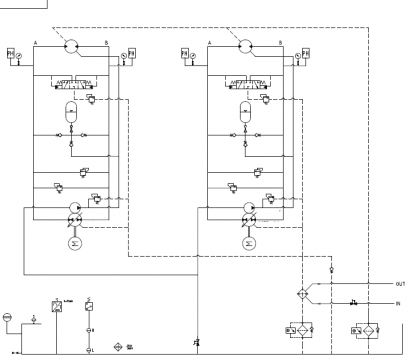

原理图

wawaadd · 发表于 2014-10-17 17:25:22

中规中矩的闭式系统，很多帖子讨论过，不知道要分析什么细节

huanghaihua · 发表于 2014-10-17 19:25:49

wawaadd 发表于 2014-10-17 17:25
中规中矩的闭式系统，很多帖子讨论过，不知道要分析什么细节

我想知道这原理图的蓄能器在这里主要起什么作用的？谢谢！

bxs_mac711121 · 发表于 2014-10-17 20:51:40

典型的双向变量泵+双向变量马达的闭式静液压驱动系统回路

bxs_mac711121 · 发表于 2014-10-17 21:02:24

我觉得在系统正常工作时蓄能器应不起作用，是不是在发动机停转时给低压油路起什么作用，若有设备最好能测试一下

icecreamooo · 发表于 2014-10-17 22:09:32

蓄能器在这是不是起吸收冲击，降噪的作用？

cyxz · 发表于 2014-10-18 00:40:52

本帖最后由 cyxz 于 2014-10-18 00:49 编辑

蓄能器是加速补油，防止马达负负载快速转动吸空，汽蚀，对提高马达寿命有很大帮助！还有吸收冲击的作用！

静静等待 · 发表于 2014-10-18 07:44:16

你那个补油泵分去马达的那个支路是干嘛的啊？

877465378 · 发表于 2014-10-18 10:21:27

请教那个换向阀起什么作用，谢谢！是溢流吗（安全作用）

fielite · 发表于 2014-10-18 12:32:21

877465378 发表于 2014-10-18 10:21
请教那个换向阀起什么作用，谢谢！是溢流吗（安全作用）

其实应该叫冲洗阀，是将定量泵的油补入双向变量泵低压侧，将原油液挤压出来，降低工作油路温度和带走污染物的作用。
