一个简单的调压回路

yinggenier · 发表于 2014-11-4 20:14:41

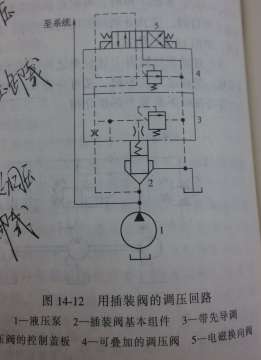

这个插装阀调压回路是书上的一个例子，说是实现高低压选择和卸载？怎么实现的？

一个简单的调压回路

zzfjct · 发表于 2014-11-4 20:36:02

本帖最后由 zzfjct 于 2014-11-4 20:38 编辑

中位卸载不用说吧？左位上面一个先导溢流阀接入，低压；右位上面一个先导溢流阀断开，高压。
左位时实际2个先导溢流阀同时接入的，因为上面的先导溢流阀设置压力低，所以执行低压。
上图中十字交叉没有节点的虚实线是不连通的，先导电磁阀左位的流向箭头标注错误。

fluidControl · 发表于 2014-11-4 20:59:48

高压阀3低压阀4，阀5中位时卸荷左位低压右位高压

CHARLES0877 · 发表于 2014-11-4 22:24:16

他们说的都对，一楼解释的很清楚了！

zxy · 发表于 2014-11-5 09:06:24

插装阀相当于先导式溢流阀的主阀芯。

wangxiang7769 · 发表于 2014-11-5 15:51:27

一楼解释的特别清楚

yinggenier · 发表于 2014-11-5 19:15:11

zzfjct 发表于 2014-11-4 20:36
中位卸载不用说吧？左位上面一个先导溢流阀接入，低压；右位上面一个先导溢流阀断开，高压。
左位时实际2 ...

多谢大神！受教了！

yinggenier · 发表于 2014-11-5 19:15:26

fluidControl 发表于 2014-11-4 20:59
高压阀3低压阀4，阀5中位时卸荷左位低压右位高压

明白了工作原理！

yinggenier · 发表于 2014-11-5 19:15:39

zxy 发表于 2014-11-5 09:06
插装阀相当于先导式溢流阀的主阀芯。

ok

fsdongxu · 发表于 2014-11-5 20:06:12

4不是减压阀吗

点评

zzfjct

标注错误（就像上面的换向阀左位流向箭头）！现在的书错误太多了。发表于 2014-11-6 12:30
