液压折弯机图纸

[复制链接]
  • 打卡等级:论坛老炮
  • 打卡总天数:1051
  • 打卡总奖励:3222
发表于 2014-11-4 20:25:52 | 显示全部楼层 |阅读模式

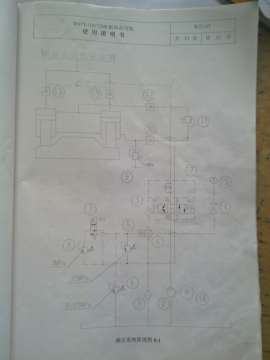

原理图

液压折弯机图纸

液压折弯机图纸
发表于 2014-11-5 08:47:44 | 显示全部楼层
看是看懂了,不过下面那么多溢流阀觉得没必要
回复 支持 反对

使用道具 举报

发表于 2014-11-10 20:09:35 | 显示全部楼层
谢谢你的分享,学习了啊,支持
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1051
  • 打卡总奖励:3222
 楼主| 发表于 2014-11-24 16:44:52 | 显示全部楼层
看这原理图谁能说下,压力低除了油缸内泄外哪还能造成压力低折不动?
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:16
  • 打卡总奖励:52
发表于 2014-12-9 22:09:04 | 显示全部楼层
11应该是减压阀吧,怎么画成溢流阀了
回复 支持 反对

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1051
  • 打卡总奖励:3222
 楼主| 发表于 2015-11-27 21:41:24 | 显示全部楼层
这台折湾机最后的问题出在两个油缸上,两个主油缸内的油封因质量不好都碎掉了,更换过油封就好了。
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:3
  • 打卡总奖励:10
发表于 2015-12-27 22:47:50 | 显示全部楼层
1033132348 发表于 2014-11-24 16:44
看这原理图谁能说下,压力低除了油缸内泄外哪还能造成压力低折不动?

液控单向阀卡死了
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:2
发表于 2016-8-19 23:08:47 | 显示全部楼层
ytyt 发表于 2014-12-9 22:09
11应该是减压阀吧,怎么画成溢流阀了

11是顺序阀,不是减压阀!在快速下降的过程中防止系统无法建压而不能打开液控单向阀!所以这个阀在这里是有必要的!
回复 支持 反对

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:7
  • 打卡总奖励:13
发表于 2016-9-24 15:31:46 | 显示全部楼层
谢谢
