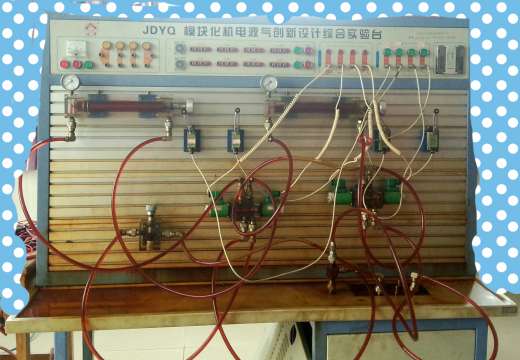

能帮忙把这个液压系统用元件的图形符号表示吗？谢谢高手

独爱小飞侠科比 · 发表于 2014-11-8 18:47:11

可以的话，顺便做一下动作顺序图。
我看不懂啊~~~

俺要嗝屁了 · 发表于 2014-11-8 19:29:49

呵呵有点意思，请楼下的来讲吧

独爱小飞侠科比 · 发表于 2014-11-8 21:37:07

俺要嗝屁了发表于 2014-11-8 19:29
呵呵有点意思，请楼下的来讲吧

怎么回事？啥意思？讲一下呗~{:8_250:}

sunlike · 发表于 2014-11-9 12:03:37

这个很简单就是要花点时间

熊锦新 · 发表于 2014-11-9 18:27:22

感觉像我们学校那套设备

烤肉拌饭1988 · 发表于 2014-11-9 18:28:08

每个元件的符号在实物上都有的，仔细看看，太简单了，你现场抄下来，然后连好管线就好了，这样看我们也看不出换向阀的中位机能，多用点心，多看看，看实物····不要第一时间就想到求助

降猪十巴掌 · 发表于 2014-11-9 21:02:27

太简单，自己做

独爱小飞侠科比 · 发表于 2014-11-9 23:18:06

烤肉拌饭1988 发表于 2014-11-9 18:28
每个元件的符号在实物上都有的，仔细看看，太简单了，你现场抄下来，然后连好管线就好了，这样看我们也看不 ...

好的，我想问下最左手边的是节流阀，对吗？{:8_250:}
