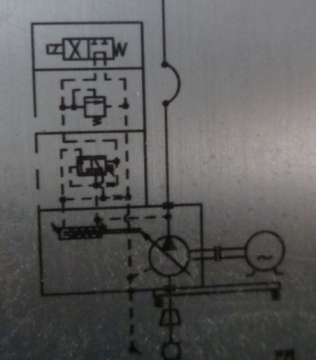

请教这个液压泵的工作原理

shehaibin3008 · 发表于 2014-11-12 22:48:46

请详细一点说明一下

xulijie · 发表于 2014-11-13 11:21:48

图不清晰啊，看得好累。个人觉得：当电磁铁得电时，变量泵排量为最大，向系统供油；电磁铁失电，变量泵排量为最小，相当于卸荷。

huxiaohua · 发表于 2014-11-13 16:21:47

恒压泵，电磁阀失电，泵以最小排量，最小压力工作，当电磁阀得点时，系统压力在小于溢流阀的压力时，泵一直以最大排量输出，压力等于负责压力，当系统压力达到溢流阀设定压力时，变量泵排量自动减少，满足泵內泄的流量，此时系统保压。

shehaibin3008 · 发表于 2014-11-14 09:48:20

本帖最后由 shehaibin3008 于 2014-11-14 09:53 编辑

huxiaohua 发表于 2014-11-13 16:21
恒压泵，电磁阀失电，泵以最小排量，最小压力工作，当电磁阀得点时，系统压力在小于溢流阀的压力时，泵一直 ...

谢谢，请问其中最下面那个阀起什么作用？

zdhsnj36h · 发表于 2014-11-14 13:34:28

恒压变量泵
