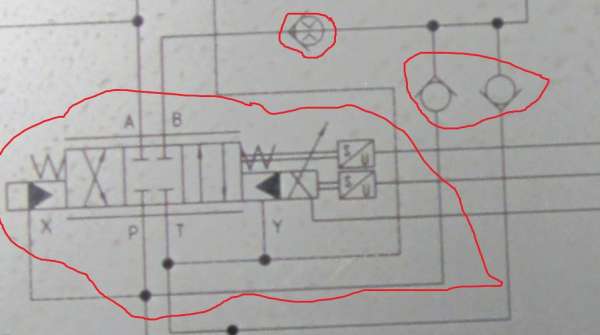

液压系统图里红色圈里的分别起什么作用

shehaibin3008 · 发表于 2014-11-20 13:11:25

请详细说明，大家讨论下

液压系统图里红色圈里的分别起什么作用

563092709 · 发表于 2014-11-20 18:23:05

伺服阀、单向阀

一线牵 · 发表于 2014-11-20 18:25:15

最上面的圈里是一个单向节流阀，并具备节流阀的功能，只是反秘通流量较小。右边的单向阀是快进时补油，左边的与比例阀构成差动回路

zdhsnj36h · 发表于 2014-11-21 16:30:10

图不全，不好说

亮2014 · 发表于 2014-11-22 18:36:40

最好有原图

trenxim · 发表于 2015-8-13 20:40:52

带阀芯位置反馈的比例阀或者伺服阀

rkhalil1990 · 发表于 2016-1-12 16:01:53

{:9_229:}{:9_221:}{:9_221:}{:9_223:}
