AMESim行程控制问题

[复制链接]
发表于 2015-1-15 10:53:33 | 显示全部楼层 |阅读模式
问个小白的问题啊。
AMESim怎么做行程控制,比如一个液压缸,到某个位置正向,到某个位置反向,也就是行程开关之类的。
位置控制倒是很容易实现,更加简单的行程控制搞不懂。。。
发表于 2015-1-15 12:53:27 | 显示全部楼层
amesim的信号哭,简单的PID
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-1-15 15:05:04 | 显示全部楼层
lgz2868 发表于 2015-1-15 12:53
amesim的信号哭,简单的PID

我要做的是开环的开关量控制啊,最简单的控制,到位返回那种。
回复 支持 反对

使用道具 举报

发表于 2015-1-16 00:44:11 | 显示全部楼层
建议你先看看help的demo,开环的话,是建立详细模型呢,还是直接输入信号?请具体的说明下
回复 支持 反对

使用道具 举报

发表于 2015-1-16 22:50:09 来自手机 | 显示全部楼层
用传感器加信号库其他的元件能够实现两点控制
回复 支持 反对

使用道具 举报

发表于 2016-8-30 21:35:26 | 显示全部楼层

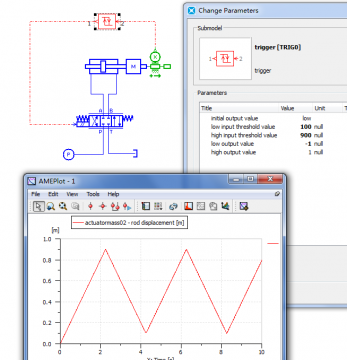

可以用这样一个滞环模块来实现这样的功能:液压缸形成1000mm 这是我希望在行程100和900mm处设定位置开关,当达到100mm时触发为-1,当达到900mm时触发为1
回复 支持 1 反对 0

使用道具 举报

发表于 2016-8-30 21:36:46 | 显示全部楼层
这是一个例子,你可以参考一下,用到了滞缓模块

回复 支持 反对

使用道具 举报

发表于 2016-8-31 10:57:43 | 显示全部楼层
我也碰到这个问题:如何根据接近开关的触发信号,来控制方向阀换向?例如,当采集到的距离信号等于0.1m时,置40mA;当采集到的距离信号等于-0.1m时,置-40mA
回复 支持 反对

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:331
  • 打卡总奖励:1686
发表于 2016-9-7 14:15:44 | 显示全部楼层
学习了---谢谢各位
回复 支持 反对

使用道具 举报

  • 打卡等级:偶尔看看
  • 打卡总天数:81
  • 打卡总奖励:252
发表于 2016-9-8 09:20:46 | 显示全部楼层
kustryo 发表于 2015-1-15 15:05
我要做的是开环的开关量控制啊,最简单的控制,到位返回那种。

可以在液压缸末端设置位移传感器,并将幸好反馈给输入端作比较,并加以放大,然后控制换向阀。从而实现换向。。。
回复 支持 反对

使用道具 举报
