一个简单液压系统的刚度仿真计算 |
|

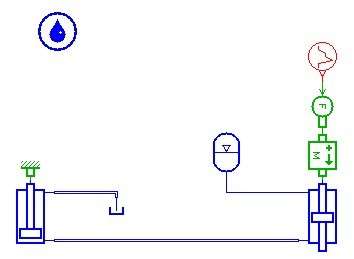

我想对一个液压系统的刚度进行仿真，就建立了一个简单的液压模型进行仿真。我想法就是把液压系统看作一个弹簧—阻尼系统，给了液压缸的一个10000N的力输入，仿真后观察液压缸的位移就可以算出液压系统的刚度。根据公式可知，液压系统的刚度肯定是与油液弹性模量和管道材料、长度的弹性模量有关。但我在仿真的时候大范围的改变油液弹性模量和管道长度后，液压缸的位移没有改变。感觉就好象是在油液不可压缩、管道不可膨胀下仿真的！！！求各位大神帮我看一下，非常感谢！
| |
IP卡
狗仔卡
发表于 2015-1-21 00:08:13
提升卡
置顶卡
变色卡|
急需解答的话，可以到这俩群问问LMS AMESim&VL.Motion 295676052和AMESim&LMS Imagine.lab 55311539，论坛的问题就留在这里等待高手解答。
| |
|
研究方向：电液控制方向；
研究内容：挖掘机回转马达总成及回转系统的研究； 专业技能：应用UG、AMESim、Abaqus、Virtual.Lab、matlaB、Hyperworks、NASTRAN等工程建模、分析软件 |
|
|
感觉在力作用下，你的系统中的活塞能走到头，顶在缸头上，咋测刚度？
| |
发表于 2015-1-25 00:44:16
醉乐清风 发表于 2015-1-23 19:15 好吧，已经提交申请了，谢谢你！ | |
changtongli 发表于 2015-1-25 00:44 应该不是这个原因 ，液压缸的位移肯定不是很大，加10000N的力，液压缸可能就移动几毫米，刚度可以通过公式计算出来 | |
|
急需解答的话，可以到这俩群问问LMS AMESim&VL.Motion 295676052和AMESim&LMS Imagine.lab 55311539，论坛的问题就留在这里等待高手解答。
