正负弯辊伸出后，无法缩回.有图有真相

adonisxul

名称：正负弯辊

故障现象：正负弯辊伸出后，无法缩回。

处理经过：用万用表测量伺服阀插头的供电25V左右、电流10ma 都正常，解锁阀也已经得到信号，正负弯辊有杆30bar 无杆230BAR 要想使有杆缩回来，无杆不能有压力，必须为0BAR 可是现在两腔都有压力，所以正负弯辊无法缩回。当电气人员用表笔短接配电箱信号时，突然发现压力正常了，当一松开时又不正常了，最后目标锁定在电气方面，可是电器人员就是说没有问题，导致我们把伺服阀又拆了下来检查，发现伺服阀非常正常，阀芯也没有卡，之前也怀疑过是不是阀芯卡了，现在也被排除了。此时又没有了思路。宋工还是怀疑是电气问题，查看图纸得知EN信号设计是没有接，感觉这个信号不接不正常，于是就把-Y411的3脚EN信号和1脚供电短接到一起，结果压力正常了。

最后查看图纸得知1 2脚为供电 3脚为EN 4 5脚为信号 6脚是FB反馈 图纸上3脚和6脚都没有接 说明设计是有问题的  导致设备出现故障。

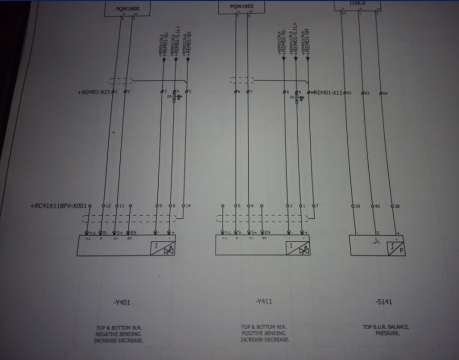

下面是图纸：

正负弯辊伸出后，无法缩回.有图有真相

x199

实践经验，很好。
EN应该是“使能”，要接高电平（就像你所说的接到电源 1 脚）。问题是：如果EN不接，伺服阀应该不能动作，那就不只是“无法缩回”，应该也上不去啊……迷惑中-ing……

zhugang_01

我也曾经遇过一次差不多的问题，液压阀之类都没问题，最后查到程序连锁，感应铁掉落，不泄压

adonisxul

zhugang_01 发表于 2015-1-27 20:53
我也曾经遇过一次差不多的问题，液压阀之类都没问题，最后查到程序连锁，感应铁掉落，不泄压

你说的感应铁 是电磁插头吗？

adonisxul

x199 发表于 2015-1-25 13:35
实践经验，很好。
EN应该是“使能”，要接高电平（就像你所说的接到电源 1 脚）。问题是：如果EN不接，伺 ...

你这么一问还真把我问住了，明天问问老外 在回复你
