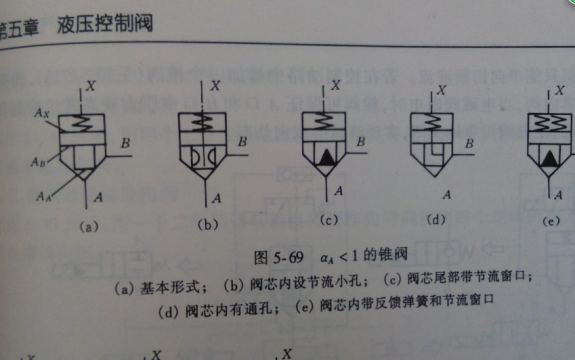

请教一下，图纸（b）（c）两图所示的阀区别是什么，谢谢

浩月战阳 · 发表于 2015-1-30 10:52:59

两图功能上、结构上有什么区别呢

cys460 · 发表于 2015-1-30 11:33:39

b是阀芯带阻尼，一般用作溢流功能

大面积比是压力插件，小面积比是方向插件。发表于 2015-1-30 13:08

cys460 · 发表于 2015-1-30 11:34:31

c是阀芯上带节流槽，一般用作节流功能

浩月战阳 · 发表于 2015-1-30 11:59:53

cys460 发表于 2015-1-30 11:33
b是阀芯带阻尼，一般用作溢流功能

请问，这两个图X控制油口的油哪个是与A腔相通的？能不能把工作过程讲的详细点，我新手听不太明白，谢谢

海中游 · 发表于 2015-1-30 14:32:04

b、多用于溢流阀。
c、多用于带行程控制的，手调限位螺钉可以进行节流。

cys460 · 发表于 2015-1-31 07:32:09

本帖最后由 cys460 于 2015-1-31 07:33 编辑

b与A腔通，c不通，你看看先导式溢流阀原理，主阀芯就是这个b插件的原理

zhcclj · 发表于 2015-1-31 17:35:15

x口泄压，阀芯动作，A与B油口连通

单项阀 · 发表于 2015-2-17 08:42:40

这本书是什么书？我正需要这种基础的。我不是这个专业的。

浩月战阳 · 发表于 2015-4-9 10:32:03

单项阀发表于 2015-2-17 08:42
这本书是什么书？我正需要这种基础的。我不是这个专业的。

液压传动与气压传动，华中科技大学出版社

浩月战阳 · 发表于 2015-4-9 10:34:36

cys460 发表于 2015-1-31 07:32
b与A腔通，c不通，你看看先导式溢流阀原理，主阀芯就是这个b插件的原理

谢谢，那么c图是起到什么作用呢，中心小孔与哪里相通呢
