关于闭式液压系统的一些讨论

gaoqiang116 · 发表于 2015-2-4 09:21:43

本帖最后由 gaoqiang116 于 2015-2-4 18:56 编辑

马达需要双向制动，就是用了交叉式的制动溢流阀，调定压力一般比系统溢流阀高，这个是不是和力士乐闭式系统里的安全阀是一回事？另外他这个双向制动溢流阀是怎么工作的？

关于闭式液压系统的一些讨论

不能说 · 发表于 2015-2-4 10:01:31

先上附图才知道啊

静静等待 · 发表于 2015-2-4 13:05:52

没见楼主的具体的原理图。不过按照楼主的描述，你说的这个制动溢流阀和力士乐A4VG泵里面的高压溢流阀应该是一回事，就是起到一个对冲击压力卸载避免损坏元件的一种安全保护作用，另外就是起到一定的液压制动的作用。在工程机械的行走和回转系统里面很普遍的存在这种元件，往往是双平衡阀和高压溢流阀、补油单向阀一起使用的

gaoqiang116 · 发表于 2015-2-4 18:56:57

不能说发表于 2015-2-4 10:01
先上附图才知道啊

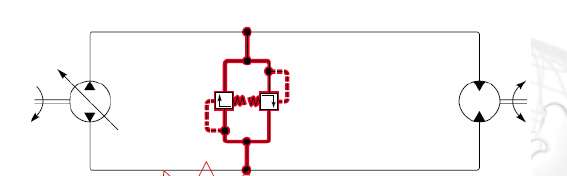

图上的安全阀是不是也起到制动溢流的作用

gaoqiang116 · 发表于 2015-2-4 18:57:38

静静等待发表于 2015-2-4 13:05
没见楼主的具体的原理图。不过按照楼主的描述，你说的这个制动溢流阀和力士乐A4VG泵里面的高压溢流阀应该是 ...

图上的力士乐所说的安全阀是不是和交叉式的制动溢流阀是一回事

静静等待 · 发表于 2015-2-5 10:02:34

gaoqiang116 发表于 2015-2-4 18:57
图上的力士乐所说的安全阀是不是和交叉式的制动溢流阀是一回事

你这个图应该是力士乐A4VG泵培训资料里的一个图片吧？实际这两个双向交叉的溢流阀就是我说的A4VG泵里面的那个起到液压制动作用的高压溢流阀，建议你看一下力士乐A4VG泵样本

gaoqiang116 · 发表于 2015-2-5 10:03:50

静静等待发表于 2015-2-5 10:02
你这个图应该是力士乐A4VG泵培训资料里的一个图片吧？实际这两个双向交叉的溢流阀就是我说的A4VG泵里面的 ...

谢谢
