请教液压锁与节流阀问题

水果事件 · 发表于 2015-2-26 19:02:13

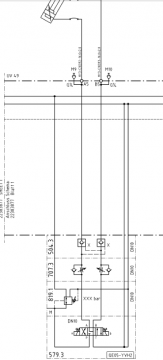

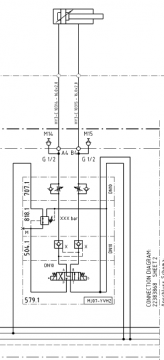

减压阀、换向阀、液压锁、单向节流阀构成的液压回路系统非常的常见，我注意到关于液压锁与单向节流阀的安装顺序，不同的系统前后顺序有所不同，但是到底液压锁和节流阀哪一个应该更靠近执行装置，还是设计时需要具体考虑什么？希望懂的师傅能给兄弟讲解一下，先谢谢了！

请教液压锁与节流阀问题

lxmxjtu · 发表于 2015-2-26 21:12:29

应该用第一个图的设计吧液压锁关闭更快

水果事件 · 发表于 2015-2-26 21:59:01

lxmxjtu 发表于 2015-2-26 21:12
应该用第一个图的设计吧液压锁关闭更快

这两种设计都有，不明白这两个阀的顺序是什么决定的

Yangning · 发表于 2015-2-27 09:02:46

我在叠加阀的系统上选用第一个图，试过节流阀与液压锁更换位置，引起了很大的冲击和振动。

支持你，因为我也遇到同样的情况。发表于 2015-2-28 17:53

xiao70ni8 · 发表于 2015-2-27 09:20:12

我说说我的选用原则，不一定准确哦，供楼主参考
1、如题的出油节流的我选用的是第一种，即节流阀靠近负载，因为第二种有可能造成液压锁的关闭问题。
2、如果选用进油节流的我会选择液压锁接近负载一端这样会减少负载与液压锁之间的泄露点

KAVL · 发表于 2015-2-27 09:26:05

第一个图是对的，要考虑液压锁的锁止速度；如果是第二个图的话液压锁的控制油会有阻力。

海盗旗 · 发表于 2015-2-27 12:09:29

个人认为第一个图对，定位精度灵敏，第二个图因节流阀产生一定压力，將影响液压锁的关闭速度造成定位精度不准

关键看节流阀开度吧，若开口明显小，则会有影响。若节流程度小，则问题不大发表于 2015-2-27 14:51

liuwenqu · 发表于 2015-2-27 14:48:37

好问题，同求

tzkxdy · 发表于 2015-2-27 14:52:52

液压机的锁紧回路可以使液压机的液压缸能在任意位置上停止运动，并防止在外力作用下发生窜动，这时需要采用锁紧回路。
个人认为，第一个图的相对来说，比较好！
