外缸筒的端部有个槽，这个槽的用意是什么，有什么作用

305820687 · 发表于 2015-3-18 12:05:26

你好，那位朋友直到图纸槽的作用

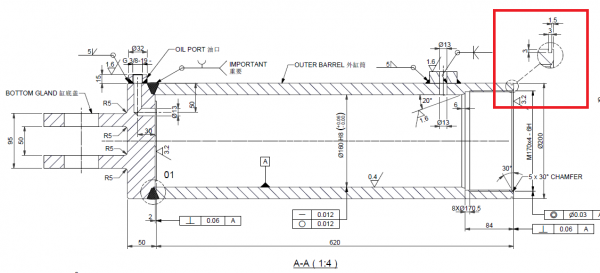

图中槽的作用

x199 · 发表于 2015-3-18 14:12:39

装卡撗之类用的。缸的前端可能还要装些什么东西，如防尘套……

分析的对赞同发表于 2015-3-18 16:16

x199 · 发表于 2015-3-18 14:13:42

装卡撗之类用的。缸的前端可能还要装些什么东西，如防尘套……

***！找个油缸看看你就知道了发表于 2015-3-18 20:53

nflzhang · 发表于 2015-3-18 22:11:04

不是，这个槽右边的边是用来冲弯防松的，与一体螺纹式导向套配套的防松槽配合，常见结构

zzfjct · 发表于 2015-3-19 10:21:17

赞成4楼看法，不符合挡圈槽安装尺寸并且距端部尺寸太小。

zhuangtmac · 发表于 2015-3-19 14:47:47

楼主你好，这个太简单了，是导套的防松槽。为了防止导套松动！在导套装入缸筒后，在用工具把缸筒车的薄圈敲入导套上铣的圆槽内

cclzg · 发表于 2015-3-19 21:34:19

把导向套拧入螺纹中，再用卡簧将导向套与缸筒卡紧防松动。

305820687 · 发表于 2015-3-23 10:36:29

经向我们经理了解 4楼和6楼回答的都对

zhuangtmac · 发表于 2015-3-23 21:40:50

305820687 发表于 2015-3-23 10:36
经向我们经理了解 4楼和6楼回答的都对

谢谢楼主，我是油缸售后服务的。比这难得油缸多了

sdliyang · 发表于 2015-8-13 11:00:56

螺纹式导向套拧紧后，冲点防松用。
