求教阀控马达减速器负载负载的加载方法

swlgj · 发表于 2015-3-20 09:36:37

请问启动转矩为18248Nm，运行转矩为16589Nm，减速箱传动比为14，求负载的加载方法；RL04的参数该怎么设置？

阀控马达，负载的加载

醉乐清风 · 发表于 2015-3-20 15:01:59

加载扭矩即可

yaoyeming · 发表于 2015-3-20 23:26:54

我的话会把他转为直线负载加库伦摩擦力

swlgj · 发表于 2015-3-23 19:19:04

yaoyeming 发表于 2015-3-20 23:26
我的话会把他转为直线负载加库伦摩擦力

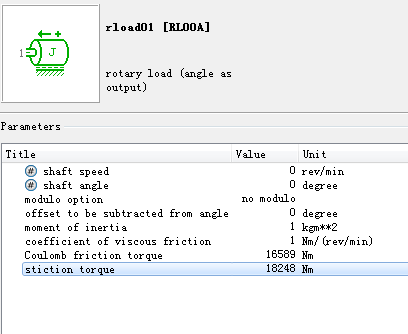

请问是这样吗？

yaoyeming · 发表于 2015-3-23 20:25:18

差不多了吧，我也记不清了，运行试试看看结果不就知道了。再不行看帮助里应该说的会很清楚的

我来组成头部 · 发表于 2015-3-30 10:31:26

RL04 的设置可以忽略它的仿真参数来源于马达和负载惯量你马达转动惯量

我来组成头部 · 发表于 2015-3-30 10:33:32

这个的设置可以忽略方怎参数来源于你马达和负载惯量折算到你马达输出轴上的等效转动惯量和等效粘滞阻尼阻尼系数有时候你会发现这两个数据对结果的影响很小而且这两个数据不好计算

swlgj · 发表于 2015-4-1 08:33:14

我来组成头部发表于 2015-3-30 10:33
这个的设置可以忽略方怎参数来源于你马达和负载惯量折算到你马达输出轴上的等效转动惯量和等效粘滞阻尼阻 ...

请问静摩擦转矩怎么设置，如果不设置静摩擦转矩，这样得出的一些列曲线在最开始的时候超调好大，该如何解决？

我来组成头部 · 发表于 2015-4-1 14:58:46

不好意思你提到的这个我还没有研究过你可以试着从小到大输入参数看仿真结果
