请问这种电磁铁设计方式可行吗？

lpace · 发表于 2015-4-16 14:38:18

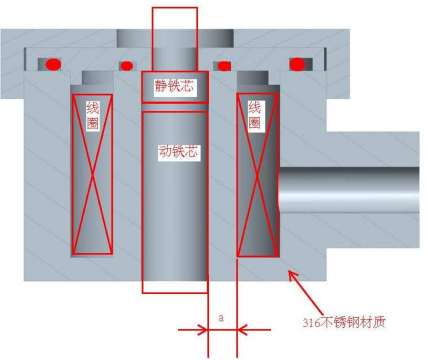

想做一种能够用于高压水环境的电磁铁，线圈用不锈钢外壳包起来，如图所示，线圈与铁芯之间的不锈钢壁厚a=6mm，请问这样可不可行？

请问这种电磁铁设计方式可行吗？

wydabl · 发表于 2015-4-16 23:53:31

线圈散热怎么解决？另外像hydraforce都有IP69级别的防水电磁阀，不知道是否可以借鉴设计？

lpace · 发表于 2015-4-17 08:56:15

wydabl 发表于 2015-4-16 23:53
线圈散热怎么解决？另外像hydraforce都有IP69级别的防水电磁阀，不知道是否可以借鉴设计？

线圈周围环境是接近0℃的，散热应该没问题，我现在就担心的是6mm厚不厚？不锈钢为不导磁材料，有人说需要用导磁材料才行。

18665486806 · 发表于 2015-4-17 10:36:56

6MM应该是厚了

lpace · 发表于 2015-4-17 14:24:11

18665486806 发表于 2015-4-17 10:36
6MM应该是厚了

5mm呢，正常是多少？

18665486806 · 发表于 2015-4-17 21:35:07

电磁铁这东东是磁场与被动吸磁铁越近越好.6mm不是不行,而是远的比近的需要更强的磁感才能吸磁到,也就是要加大线圈的功率
