AMESim仿真求指教

新加11 · 发表于 2015-4-27 19:57:03

AMESim仿真求指教

请教大家一个问题：

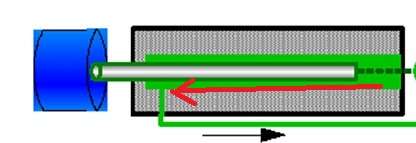

图片画的是一个活塞缸，左端是步进电机，在步进电机的作用下，活塞缸完成吸油排油动作。
现在我要用AMESim对该活塞缸进行建模仿真。当活塞向右运动时，油液从箭头方向向外面排出。

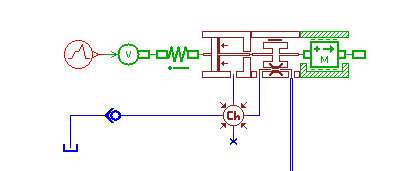

我建立的模型如下

AMESim仿真求指教

但我感觉中间的泄漏模块用的不合适，因为该模块的泄漏接触长度是不变的，但实际上活塞在运动时，
活塞沿红色箭头的接触长度是变化的，不知道大家有没有什么好的建模方法？求指教

AMESim仿真求指教

yaoyeming · 发表于 2015-4-28 12:28:23

泄漏模型里有泄漏长度可变的子模型

谢谢姚师兄发表于 2015-4-29 16:45

醉乐清风 · 发表于 2015-4-28 13:23:01

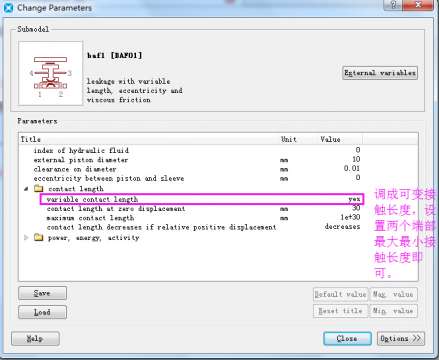

可以将其接触长度变化与否改成“yes”，按照图片里说的试试。

谢谢发表于 2015-4-29 16:46

新加11 · 发表于 2015-4-29 16:45:12

yaoyeming 发表于 2015-4-28 12:28
泄漏模型里有泄漏长度可变的子模型

谢谢姚师兄
