小车泵站的接线是否正确

topslf · 发表于 2015-5-13 14:17:31

本帖最后由 topslf 于 2015-5-13 14:21 编辑

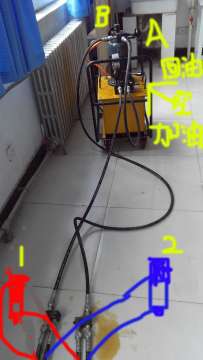

实验室仪器挪了位置，油管拆了又接上。现在千斤顶要么只能进油，要么只能回油，对机械这方面不是很熟悉，请教一下，这是什么原因，是否线接错了
注：附图中油管接了两个千斤顶，同步加压减压。

cqzyouxiang · 发表于 2015-5-13 15:16:23

看的不太清楚。如果别的什么都没动，可能是进气了，排一下。是双作用还是单作用？单作用回程是要靠外力的。

topslf · 发表于 2015-5-13 15:41:13

本帖最后由 topslf 于 2015-5-13 18:55 编辑

图片可以点击放大。
原来怎么接线不记得了，这是凭印象接的。只记得怎么操作。
手柄有三档：加油、空挡、回油。现在在空挡状态。
螺旋阀有两个，十字交叉。加油时两个都要拧紧，力量稳定时放置空挡并松开B螺旋。回油时手柄调到回油档，松开A螺旋，力值回零.
双作用和单作用不明白是什么意思。

cqzyouxiang · 发表于 2015-5-13 19:36:15

有进无回，调上边两管，下边不动。
假设A与B搞错了。回油，松B看看。
先不考虑压力，往复动作来了，压力不够，调油顶两管。
注意排气。油箱油不会少吧。
四个状态，必是其一。

topslf · 发表于 2015-5-13 20:02:46

cqzyouxiang 发表于 2015-5-13 19:36
有进无回，调上边两管，下边不动。
假设A与B搞错了。回油，松B看看。
先不考虑压力，往复动作来了，压力 ...

谢谢，明天再试试

topslf · 发表于 2015-5-13 21:03:30

本帖最后由 topslf 于 2015-5-13 21:41 编辑

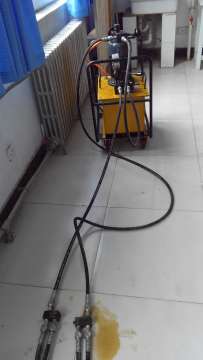

现在千斤顶的接线方式

topslf · 发表于 2015-5-13 22:07:33

cqzyouxiang 发表于 2015-5-13 15:16
看的不太清楚。如果别的什么都没动，可能是进气了，排一下。是双作用还是单作用？单作用回程是要靠外力的。

排气网上说可以打开油泵上的排气阀，这个泵的排气阀在什么位置？

topslf · 发表于 2015-5-13 22:21:26

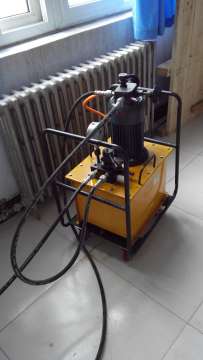

十字手动旋阀上还接了一根橙色的油管接到油泵里面，这根油管有什么用处

cqzyouxiang · 发表于 2015-5-13 22:22:52

排气装置一般在高处。类似堵头的东西找找看。

topslf · 发表于 2015-5-14 11:34:42

谢谢各位，油泵已调试好了
