电磁换向的单向阀在AMEsim中选哪个模型

laoA · 发表于 2015-6-16 19:15:21

如图所示的一个电磁换向的单向阀在AMESim中选哪个模型，AMESIM中有个液控的换向单向阀，但是不能满足所要选择的要求，

laoA · 发表于 2015-6-16 19:20:20

图1是AMESIM中已有的模型，图2是我要建立的模型；因为我要建立的这个电磁换向的单向阀是和AMESIm中的已有的液控换向单向阀供油和排油刚好相反，所以已有的模型不能用，想问一下有什么解决办法，必须要用HCD吗

alexzc231 · 发表于 2015-6-17 16:53:06

普通换向阀模型，令泄露相关参数为0。

laoA · 发表于 2015-6-18 16:29:21

alexzc231 发表于 2015-6-17 16:53
普通换向阀模型，令泄露相关参数为0。

能否截个图，不知道您指的普通换向阀模型是哪个，两位两通那个？？

alexzc231 · 发表于 2015-6-19 17:06:57

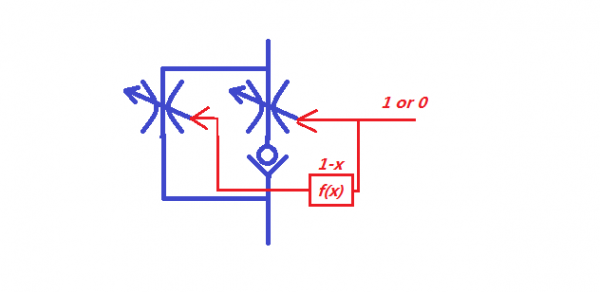

方案1

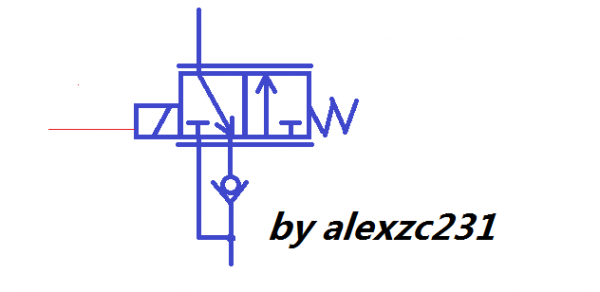

方案2

laoA · 发表于 2015-6-21 09:58:48

alexzc231 发表于 2015-6-19 17:06
方案1

非常感谢
