液压原理图的疑惑（单向阀）

剩下其他 · 发表于 2015-6-24 12:01:25

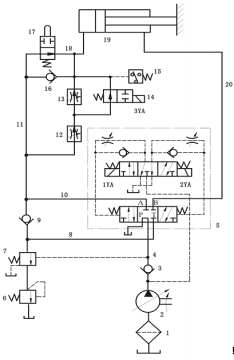

如图，单向阀16是否合理。当油进入油缸左边时，不是会从单向阀16流出了？（单向阀16为回油通路）

液压原理图的疑惑（单向阀）

南支清风 · 发表于 2015-6-24 13:17:35

16油缸回缩时打开，油缸伸出为差动回路，并且可调三种速度

15662893069 · 发表于 2015-6-24 13:38:38

剩下其他发表于 2015-6-24 12:01
如图，单向阀16是否合理。当油进入油缸左边时，不是会从单向阀16流出了？（ ...

设计合理，当油缸无杆腔有压力动作时点11压力永远大于或等于点18压力。

剩下其他 · 发表于 2015-6-24 14:20:23

本帖最后由剩下其他于 2015-6-24 14:21 编辑

，

剩下其他 · 发表于 2015-6-24 14:22:00

15662893069 发表于 2015-6-24 13:38
设计合理，当油缸无杆腔有压力动作时点11压力永远大于或等于点18压力。

3Q，我开始的理解是，经过12、13的调节后压力会较前面的大，理解错误了。

一年又一天 · 发表于 2015-6-24 14:33:17

哪位大神把这整个系统图工作情况讲解一下

剩下其他 · 发表于 2015-6-24 15:22:07

一年又一天发表于 2015-6-24 14:33
哪位大神把这整个系统图工作情况讲解一下

就是三个调速进给的过程，通过行程阀、压力继电器控制。

一年又一天 · 发表于 2015-6-24 15:44:18

剩下其他发表于 2015-6-24 15:22
就是三个调速进给的过程，通过行程阀、压力继电器控制。

恩恩那虚线框里面大概怎么工作初学者{:9_228:}

剩下其他 · 发表于 2015-6-24 16:05:16

一年又一天发表于 2015-6-24 15:44
恩恩那虚线框里面大概怎么工作初学者

是电液换向阀换向啊，

静静等待 · 发表于 2015-6-24 16:56:06

不会的啊，单向阀16左侧压力高啊
