各位大神看下这个油路

fxkayy · 发表于 2015-6-25 10:21:32

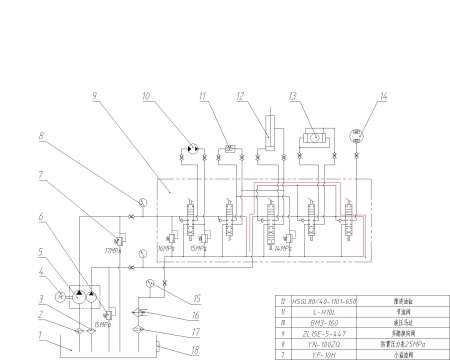

上面液压原理图多路阀是不是不对啊，我用红线标示了，大神帮我看下存在的问题！

fxkayy · 发表于 2015-6-25 10:22:57

C:\Documents and Settings\Administrator\桌面图挂了

15662893069 · 发表于 2015-6-25 11:19:17

没看出来哪不对，你说你有啥疑问

rjcooler · 发表于 2015-6-25 11:42:38

好复杂的样子！！看不懂！

fxkayy · 发表于 2015-6-25 12:09:16

15662893069 发表于 2015-6-25 11:19
没看出来哪不对，你说你有啥疑问

红线处直接接邮箱，多路阀能运动吗？

fxkayy · 发表于 2015-6-25 12:27:40

fxkayy 发表于 2015-6-25 10:22
图挂了

C:\Documents and Settings\Administrator\桌面

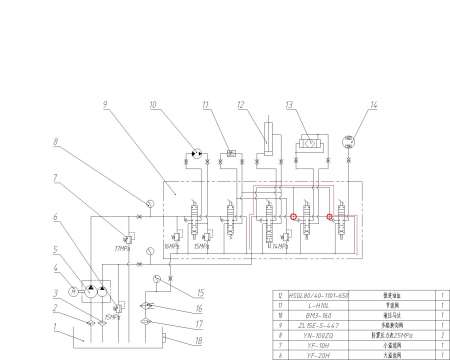

大神看下是不是应该这样才对，红圈内的点去掉了，让两根管子不连接才行！

15662893069 · 发表于 2015-6-25 14:29:44

不是啊，那是连的。这个图控制14制动器那个多路阀是控制全车操作的，好像是勾机坐左手边那阀它不在中位别的多路阀才有压力油的

zhangwei · 发表于 2015-6-25 15:21:34

这个好像是钻机的液压原理图啊

大眼睛 · 发表于 2015-6-25 21:38:03

是不是有这种可能，只有14处于某种状态，12和13才允许有动作

同意。14工作中***才能工作。发表于 2015-6-26 01:10

fxkayy · 发表于 2015-6-26 08:04:08

大眼睛发表于 2015-6-25 21:38
是不是有这种可能，只有14处于某种状态，12和13才允许有动作

不是，这组多路阀我正在用，
