系统图控制线（虚线）的作用

一斤草 · 发表于 2015-6-26 09:13:17

系统图控制线（虚线）的作用

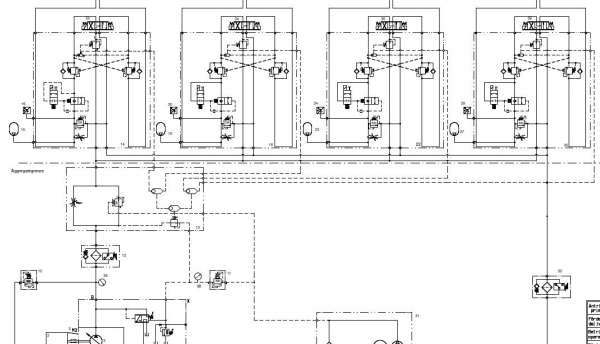

上图为一个机械手家具的液压系统图，采用的是轴向柱塞泵。4个阀块部分完全一样分别接4个液压缸，同步动作，我想不明白那些控制线是什么作用，即虚线，还请各位大神多多指教。多多发表个人见解。采用的是比例换向阀。

junfanhydraulic · 发表于 2015-6-26 09:31:59

负载敏感，压力补偿。

wuxich · 发表于 2015-6-27 10:12:46

也就相当于反馈信号吧

wuxich · 发表于 2015-6-27 10:14:06

控制回路，作为一个预设状况，满足条件时触发

一斤草 · 发表于 2015-7-1 11:40:58

junfanhydraulic 发表于 2015-6-26 09:31
负载敏感，压力补偿。

您的意思是只要有一处压力过大，就会传递到变量泵，改变泵的排量吗？这些控制线的作用就是调节泵的排量吗

一斤草 · 发表于 2015-7-1 11:41:54

wuxich 发表于 2015-6-27 10:12
也就相当于反馈信号吧

在此系统图中，能说的更具体一些吗

一斤草 · 发表于 2015-7-1 11:42:37

wuxich 发表于 2015-6-27 10:14
控制回路，作为一个预设状况，满足条件时触发

在此处，控制线的具体作用是触发什么呢？

wuxich · 发表于 2015-7-2 09:03:55

就像你上面说的，传递信号改变流量这样

wuxich · 发表于 2015-7-2 09:04:00

就像你上面说的，传递信号改变流量这样

一斤草 · 发表于 2015-7-2 12:42:03

谢谢
