小女子受人委托想请教敏感变量泵阀的工作原理

591476149 · 发表于 2015-6-28 18:07:01

本帖最后由 591476149 于 2015-6-28 18:39 编辑

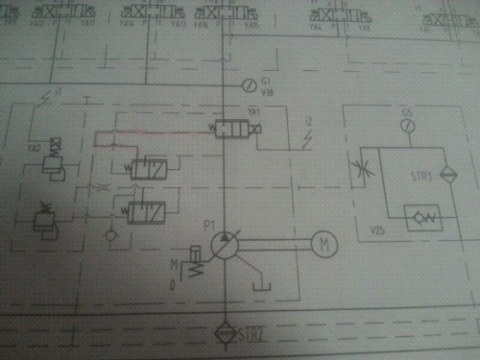

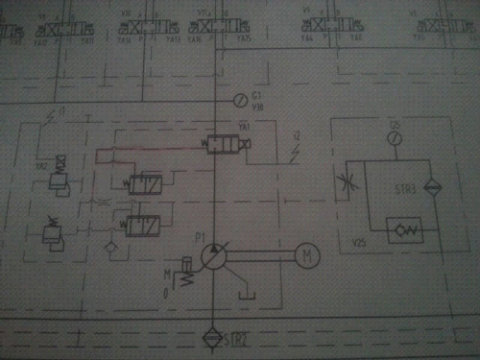

跪求大神帮忙画一下图中各零件用处线路走势

591476149 · 发表于 2015-6-28 19:45:54

591476149 发表于 2015-6-28 18:07
跪求大神帮忙画一下图中各零件用处线路走势

求各位好人帮帮忙我弟弟最近学习液压遇到了问题我又不懂不知道怎么帮他

游勇 · 发表于 2015-6-28 21:19:31

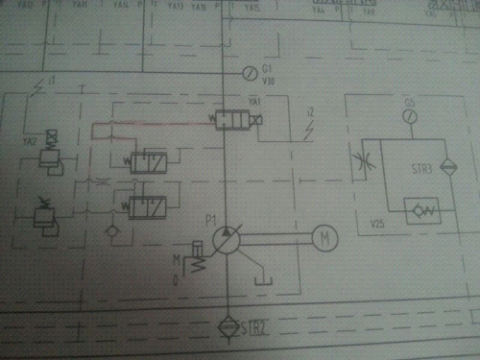

这是用负荷传感泵加比例方向阀及比例溢流阀做成的pQ系统。泵出口的比例方何阀是用来控制流量，旁边的比例溢流阀可控制工作压力。一般在注塑机使用。

3220357 · 发表于 2015-6-28 21:52:47

女人不适合做工程师，嫁人生孩子去吧

液压虫子 · 发表于 2015-6-28 22:32:00

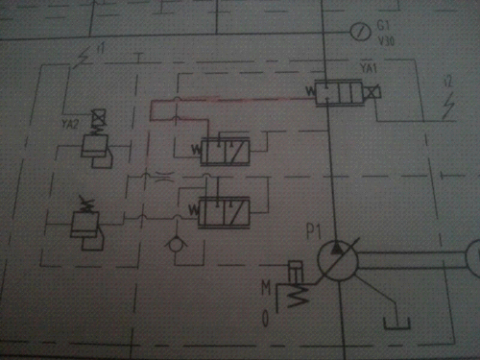

负载敏感泵用作PQ泵！YA1比例流量，YA2比例压力！

591476149 · 发表于 2015-6-28 22:52:22

3220357 发表于 2015-6-28 21:52
女人不适合做工程师，嫁人生孩子去吧

我是女汉子 ^_^

让你弟弟去泰国吧发表于 2015-6-30 08:21

591476149 · 发表于 2015-6-28 22:56:33

液压虫子发表于 2015-6-28 22:32
负载敏感泵用作PQ泵！YA1比例流量，YA2比例压力！

谢谢你的停留慷慨解答请问这些阀是什么作用呢？

591476149 · 发表于 2015-6-28 22:57:59

游勇发表于 2015-6-28 21:19
这是用负荷传感泵加比例方向阀及比例溢流阀做成的pQ系统。泵出口的比例方何阀是用来控制流量，旁边的比例溢 ...

感谢你的慷慨解答 O(∩_∩)O

液压虫子 · 发表于 2015-6-28 23:02:06

591476149 发表于 2015-6-28 22:56
谢谢你的停留慷慨解答请问这些阀是什么作用呢？

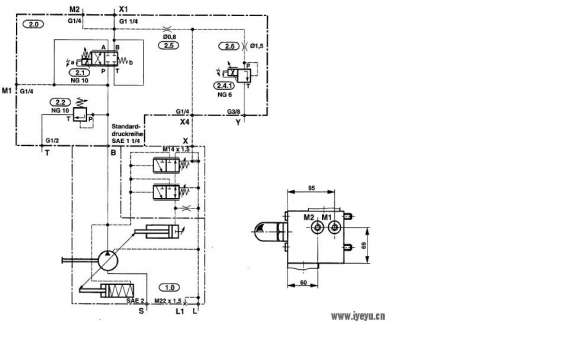

负载敏感泵的DR,FR阀，这个没有什么好讲的，论坛上关于它的介绍一搜一堆！

591476149 · 发表于 2015-6-28 23:19:34

游勇发表于 2015-6-28 21:19
这是用负荷传感泵加比例方向阀及比例溢流阀做成的pQ系统。泵出口的比例方何阀是用来控制流量，旁边的比例溢 ...

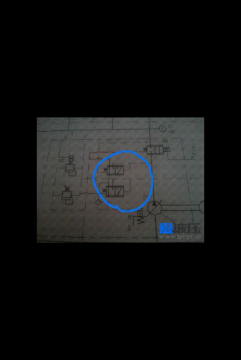

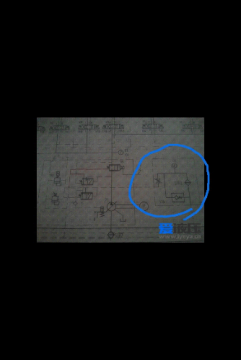

老师 (*^__^*) 这一部分是什么作用的？拜托讲一下 O(∩_∩)O

这是旁路过滤器。那个止回是当过滤器堵塞时作旁通。详情回复发表于 2015-6-28 23:34
