阀孔未注公差尺寸？？？

日月士心王 · 发表于 2015-7-11 12:51:52

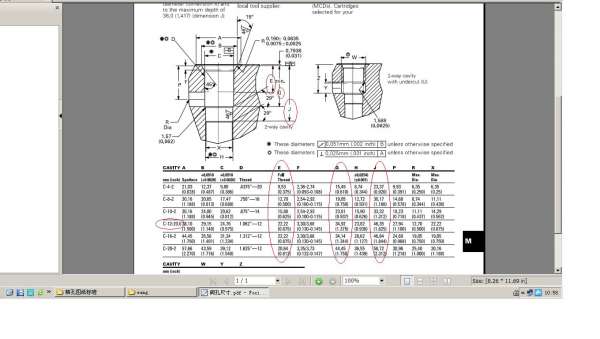

红色圈图内的未注公差尺寸，公差值放多少合适，如螺纹底孔深度加工时做到+0.3mm，啊行？不知道未注公差值哪里能查到？
请了解这方面的朋友解惑一下下。

阀孔未注公差尺寸？？？

173.3 KB, 下载次数: 51

售价: 5 金钱 [记录] [购买]

阀孔未注公差尺寸？？？

好奇客 · 发表于 2015-7-11 13:11:10

GB/T1804-m

日月士心王 · 发表于 2015-7-11 15:33:40

这是国家标准号和公差等级，老外的估计不一样吧

游勇 · 发表于 2015-7-12 22:47:49

看来是最少尺寸。即是不能小于所提供尺寸。但亦不应多于0.5mm，即 -0/+0.5。

wuxich · 发表于 2015-7-13 10:25:44

这是插装阀的安装孔吗，我看海宏的是上偏差0.2或者下偏差0.2就是了

日月士心王 · 发表于 2015-7-13 12:21:12

是插装阀的安装孔

zzfjct · 发表于 2015-7-13 21:52:50

GB/T1804的13级公差，孔为H13，轴为h13，台阶长度JS13或js13，本例中虽为台阶尺寸，但从安装可靠性考虑，应采用H13

游勇 · 发表于 2015-7-13 21:55:47

楼主应该用成形刀具加工，又快又方便。

zhangwei · 发表于 2015-7-14 09:45:09

插装孔，这几个尺寸自由公差，要求不严格，±0.5就行了，G给的是最小尺寸，你可以根据你的实际情况或者刀具的情况来定。

日月士心王 · 发表于 2015-7-14 13:07:56

国外阀孔未注公差，一般按什么标准?

GB/T1804就是等效采用的ISO国际标准化组织公差。发表于 2015-7-14 13:22
