nieyi1124 · 发表于 2015-7-14 16:53:11

这个桥路，求大神指点一二

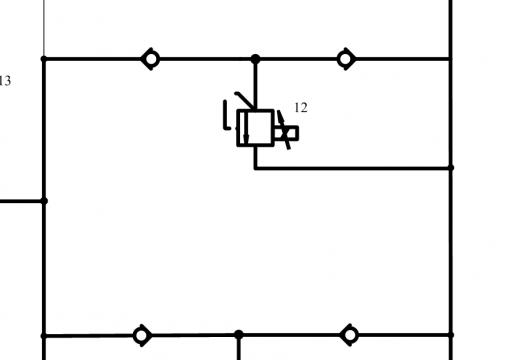

左边是进油口，右边是回油口，这个桥路是什么意思，求大神解释下

wawaadd · 发表于 2015-7-14 17:15:57

看着像是闭式回路的溢流+补油回路

nieyi1124 · 发表于 2015-7-14 17:57:48

wawaadd 发表于 2015-7-14 17:15
看着像是闭式回路的溢流+补油回路

大神呀，一眼就看出来溢流加补油，可是工作原理我不懂

鳌拜大人 · 发表于 2015-7-15 01:39:40

nieyi1124 发表于 2015-7-14 17:57
大神呀，一眼就看出来溢流加补油，可是工作原理我不懂

wa说的很清楚啊。之所以看出是闭式的，是因为下面的补油路和单向阀对称布置的，很明显是让油从左边进和右边进都能实现一定的功能，无论从左边进还是右边进，通过上面的单向阀都能通到溢流阀上而不会泄露到另一端。补油油路，由于各个元件存在泄露，且在闭式系统中油是循环的，所以需要补油泄露量，是可以通过一个小泵供给中下方的油路通过两个单向阀给主油路补充泄漏油量。个人理解，有错希望指教

xiao70ni8 · 发表于 2015-7-15 08:18:16

马达补油加高压端溢流，
是不是闭式回路我不确定感觉更像开式回路闭式回路补油一般在泵端而且一般是双向溢流的形式
而阀12出油口接的是右侧应该是直接油箱的

lygbeyondgod · 发表于 2015-7-15 10:05:36

感觉不是闭式回路吧，下面的那个个人感觉是不是单独打开刹车回路？？

nieyi1124 · 发表于 2015-7-15 14:30:30

鳌拜大人发表于 2015-7-15 01:39
wa说的很清楚啊。之所以看出是闭式的，是因为下面的补油路和单向阀对称布置的，很明显是让油从左边进和右 ...

其实我不明白的是为什么溢流阀这样接，完全不理解

泰乐液压 · 发表于 2015-7-16 10:34:18

这个只能看懂，关键为什么要设计成这样，应该和它的工作位置和作用有关

瑾珺 · 发表于 2015-7-18 18:17:18

像是闭式系统有再全一点的图就好了
