单向阀的作用？

laoA · 发表于 2015-7-16 11:13:45

用AMESim里面DEMO里的恒压泵建立的模型，调定压力是200BAR，输出的压力曲线为如图所示1，
经过一个单向阀后，输出的压力曲线为如图所示2
单向阀的设置参数（选的就是默认的值）如图3所示
我想问的就是单向阀怎么感觉有种过滤压力波动的作用的呢？到底是为什么

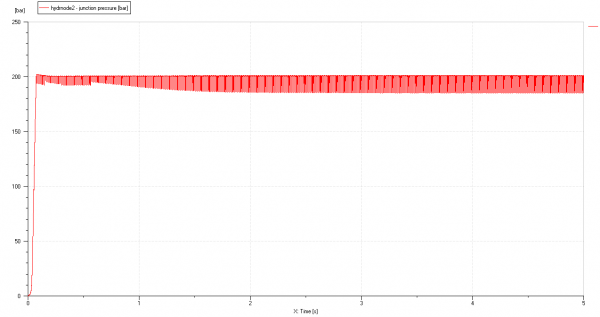

输入压力曲线1

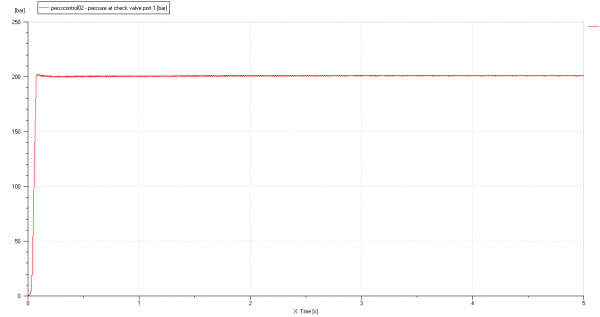

输出压力曲线2

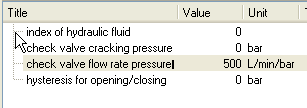

单向阀设置参数3

lgz2868 · 发表于 2015-7-16 22:03:49

你提供的两条曲线所在的元件是什么连接关系？有可能是节流使能量损失了，所以波动小了，肯定不是滤波，因为如果是滤波可能高频成分就没有了，但是从第二幅图看好像还是存在高频成分的，只是幅值减小了

laoA · 发表于 2015-7-17 08:45:33

lgz2868 发表于 2015-7-16 22:03
你提供的两条曲线所在的元件是什么连接关系？有可能是节流使能量损失了，所以波动小了，肯定不是滤波，因为 ...

两条曲线分别是单向阀的进口和出口，您分析的有道理，但是我的单向阀设置开启压力为0bar，就是很理想的情况，这样还存在节流损失？

alexzc231 · 发表于 2015-7-17 16:16:09

有没有节流？
有没有管路？
有没有容积？

laoA · 发表于 2015-7-19 08:50:12

alexzc231 发表于 2015-7-17 16:16
有没有节流？
有没有管路？
有没有容积？

没有节流，没有管路，没有容积，就是选了库里的单向阀模型，没有改参数，子模型也用优先子模型，选择后没有匹配管路
