AMESIM中demo的轴向柱塞变量泵的排量是多大 |
|
Location$AME/Solutions/MechanicalIndustries/SwashPlatePump/

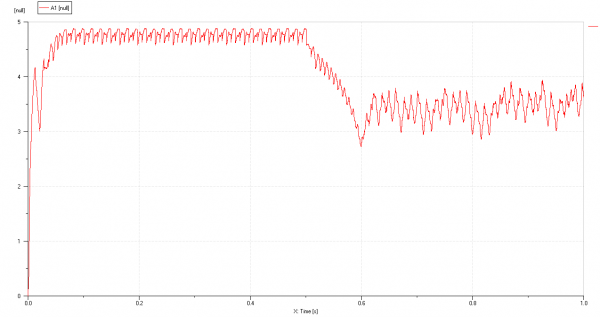

例子中，我想算一下这个轴向柱塞变量泵的排量为多大，思路是这样的，q=n*V 其中，泵输出流量可以直接拉出来，转速就是电机的转速为1500r/min，并且斜盘的输出角度也可以直接拉出来，斜盘的最大角度是12.5度，经过简单的后处理，V=1000/1500*12.5/(斜盘输出角度)*(q)， 个人觉得这个排量最大值应该是一个恒定值，结果却如图所示， 前一阶段大概是4.5ml/r 后一阶段反而成3.5ml/r 左右，这两个阶段就是模拟负载的节流口开度发生变化，但是应该不能影响排量吧。 我又用另一种方法计算了排量的大小，参考资料见论坛中，地址为https://www.iyeya.cn/portal.php?mod=view&aid=1019 轴向柱塞泵的排量计算公式见下表。 轴向柱塞泵排量的计算公式 类型 排量（mL/r）计算式 说 明 直轴式柱塞泵 V=π/4d2ZDtanγ×10-3 d-柱塞直径，mm；Z-柱塞数；D-柱塞分布圆直径，mm；γ-斜盘倾角，（°） 斜轴式柱塞泵 V=π/4d2ZDsinγ×10-3 d-柱塞直径，mm；Z-柱塞数；D-传动轴驱动盘上连杆球窝的分布圆直径，mm；γ-传动轴与缸体轴线之间的夹角，（°） - 本文出自液压圈，原文地址：https://www.iyeya.cn/portal.php?mod=view&aid=1019 V=pi/4*100*5*30*tan12.5*10-3=2.6 ml/r 因此，我的问题来了，到底它的排量是多大？如果我想再这个模型的基础上改动其排量的大小话，需要调哪些参数，谢谢各位大神了
| |
