伺服特性比例阀控制信号问题

混世魔王 · 发表于 2015-8-23 14:47:34

今天在学习的时候看到了一篇文档，有一处疑惑，望高手替我解答一下，谢谢！
”1. 伺服特性比例阀
又称为高频响比例阀或者比例伺服阀。这种阀使用的比较多。选型时一定选择±10V 控制信号 (不能选 4-20mA 控制信号)“；

问题来了，就是为什么要一定选择±10V 控制信号而不能选 4-20mA 控制信号？

yaoyeming · 发表于 2015-8-23 18:58:59

个人猜测，比例伺服阀一般零遮盖，4-20的信号就被分成了4-12-20两部分，分辨率会比±10v或者±20mA低，但说不行好像没什么道理

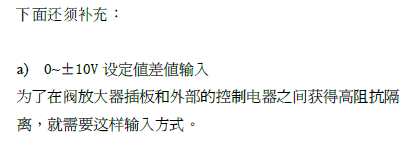

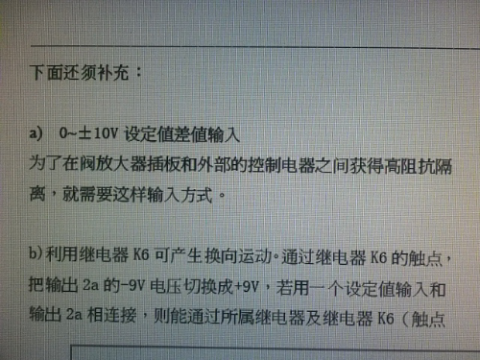

yaoyeming · 发表于 2015-8-23 19:16:01

本帖最后由 yaoyeming 于 2015-8-23 19:23 编辑

ProPE · 发表于 2016-1-3 13:31:32

个人觉得12mA是比较难保持的，温漂，零漂会使开环应用出现问题

dj2001 · 发表于 2016-1-6 01:56:18

这个问题我也想学习学习，这是为什么呢？个人感觉电压信号更加容易受到干扰啊。

游勇 · 发表于 2016-1-8 01:38:58

搂主应该没有做过闭环应用，而书中作者也只有电控经验，没有电液控制的经验。
估计作者在应用中的控制器非电液專用，只是普通带模似量输出的PLC，而这些PLC在不工作时，输出常为0V或0mA。而0mA对系统来说是故障，所以作者不建议采用。
而电液闭环常会增加液压锁或叠加式安全阀，而这些安全装置都只会在闭阀控制器工作时才会打开，从而可避免执行器误动。

chenliang47 · 发表于 2016-1-8 18:43:49

楼上说的都不对，至于上面那个所谓书中说的，明显不是一个真正搞电的人的回答，连电工都算不上的回答水平

chenliang47 · 发表于 2016-1-8 18:46:09

本帖最后由 chenliang47 于 2016-1-8 18:56 编辑

第一PLC输出最小4MA，这个在PLC设计中模拟量输出是很正常的设计不会出现故障而发出0mA的电流，就算PLC失效也不会发生，一样可以设计失效发4mA,听说过故障输出吗，我命令就是故障输出4mA，很容易实现的。除非是停电了，可以绝对保证4mA,这是外行话了

chenliang47 · 发表于 2016-1-8 18:51:10

本帖最后由 chenliang47 于 2016-1-8 19:14 编辑

第二，电流信号是抗干扰的，因为通过一条电线接点的电流矢量和始终等于零（请好好阅读电工学课本，基尔霍夫电流定律），所以电流抗干扰能力强，而电压反过来容易受干扰。换句话说，你看的那本书用电压信号是适合短距离信号传播的，推荐+-10v只是出于某种对他有利的选择而已

chenliang47 · 发表于 2016-1-8 18:52:58

本帖最后由 chenliang47 于 2016-1-8 19:15 编辑

第三，你以为你输入电流信号检测设备内部电子回路就是检测的电流信号？所以某种方式的精度会更高？错了，一般都是通过内部电阻转换成电压信号来测的，所以精度没有区别！
