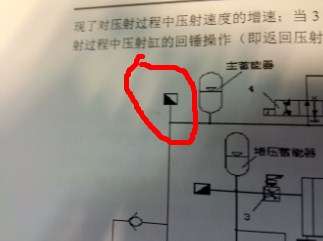

各位液压牛人，这个红框里面的东西是个什么玩意，急求？谢谢回答。

液压符号问

液压符号问

回复

使用道具举报

打卡等级：无名新人
打卡总天数：28
打卡总奖励：168

发表于 2015-8-23 19:46:44 | 显示全部楼层

没见过，是不是压力传感器

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：7
打卡总奖励：9

发表于 2015-8-23 20:24:20 | 显示全部楼层

压力开关或者是测压点符号

回复支持反对

使用道具举报

专修液压失控

发表于 2015-8-23 21:12:07 来自手机 | 显示全部楼层

需结合全图分析，感觉3楼思路有道难

回复支持反对

使用道具举报

打卡等级：常驻居民
打卡总天数：563
打卡总奖励：2233

发表于 2015-8-24 08:43:56 | 显示全部楼层

应该是个压力继电器，画法好像不对

回复支持反对

使用道具举报

打卡等级：偶尔看看
打卡总天数：154
打卡总奖励：760

发表于 2015-8-24 09:50:43 | 显示全部楼层

好像是压力传感器

回复支持反对

使用道具举报

打卡等级：无名新人
打卡总天数：10
打卡总奖励：58

发表于 2015-8-24 11:26:08 | 显示全部楼层

同意压力传感器！

回复支持反对

使用道具举报

异乡肉夹馍

打卡等级：无名新人
打卡总天数：5
打卡总奖励：31

发表于 2015-8-25 16:50:59 | 显示全部楼层

压力传感器，应该标明P/I 或者P/U

回复支持反对

使用道具举报

打卡等级：常驻居民
打卡总天数：337
打卡总奖励：1037

发表于 2015-8-30 23:02:59 | 显示全部楼层

关于压力检测的符号

回复支持反对

使用道具举报

我爱液压yeyeye

打卡等级：无名新人
打卡总天数：13
打卡总奖励：56

发表于 2015-9-5 11:50:49 | 显示全部楼层

应该是个压力测试点或者压力传感器之类的，只是表示形式跟液压常用符号不一样。

回复支持反对
