M4多路阀型号求解

阅读模式 · 发表于 2015-8-28 00:05:50

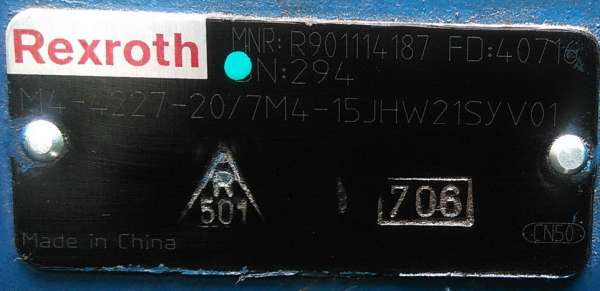

型号如图所示，对照M4的样本，没有找到一一对应的说明，特来求助。

如若有与这相关的详细资料，也谢谢大家分享一下

M4多路阀型号求解

underreturn · 发表于 2015-9-1 11:38:36

斜线前面的部分是设计编号，后面的部分分别是:7联M4,15通径，进油联闭心式，y代表尾联有y口,v是密封材料，01是螺纹连接。其他的我也不清楚
其实你这些都弄懂了也没啥意思，最关键的还要看原理图
