液压油缸仿真

raumzeit · 发表于 2015-9-7 13:09:31

本帖最后由 raumzeit 于 2015-9-7 13:13 编辑

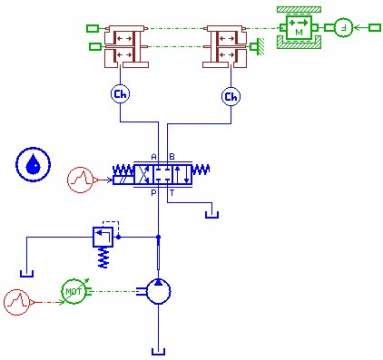

如下图，我做了一个活塞杆固定的油缸仿真（不一定对），活塞杆右端固定（活塞90，杆径70），方向是竖直方向现在要油缸向右移动，即左端进油，反正结果就是不对，但如果油缸要向左移动，就对了，？求教？？？3q

液压油缸仿真

lgz2868 · 发表于 2015-9-8 21:29:15

叙述的不是很清楚，这个真回答不了……

绿色番茄 · 发表于 2015-9-10 14:27:44

1、油缸竖直放置要考虑重力的作用
2、图中油缸右移应该是右腔进油，电磁阀左位
3、是否设置了活塞的初始位置为油缸中位
