这个液压马达带的是什么气动元件

tangwuhun · 发表于 2015-9-14 15:44:45

这是一个由液压马达驱动的气动元件，但是没有见过类似的气动原理符号，遂请教各位大侠。

tangwuhun · 发表于 2015-9-14 15:46:05

该类似三通的元件上面是进气，下面单向阀通向大气，右面进入下一个气动元件

aliolion · 发表于 2015-9-15 11:01:07

气动隔膜泵？还能是什么？

aliolion · 发表于 2015-9-15 11:01:26

气动隔膜泵？还能是什么？

tangwuhun · 发表于 2015-9-15 11:24:52

aliolion 发表于 2015-9-15 11:01
气动隔膜泵？还能是什么？

为什么说是气动隔膜泵呢？这个泵的原理符号图是这样的吗？

tangwuhun · 发表于 2015-9-15 11:29:47

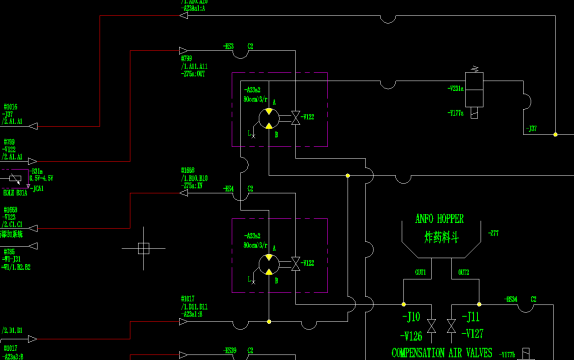

这是部分系统图，请看

tangwuhun · 发表于 2015-9-15 11:33:11

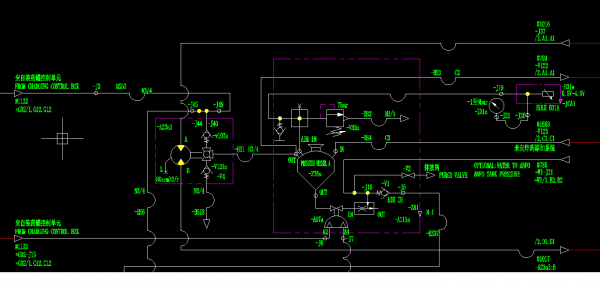

部分原理图可以参考

aliolion · 发表于 2015-9-15 21:51:17

看系统图可以猜测，应该是用马达带的压缩机，有个向下的三角符号是排空，往罐子里面送气。这一点和粉管输送车的结构类似
