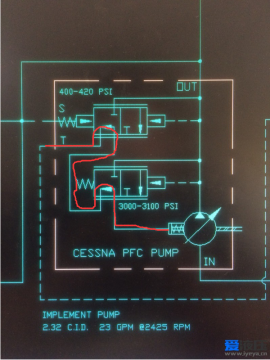

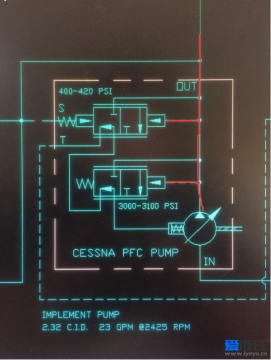

求此泵的工作原理

dirk · 发表于 2015-12-4 15:31:11

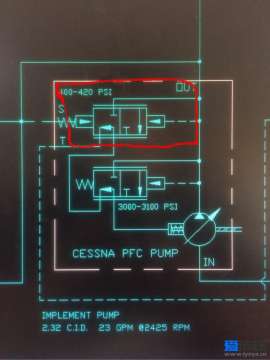

下面的模块是压力切断的，上面的像是负载敏感控制的，可是控制口和出油口直接通的，是不是让其一直最大排量工作，还是其他工作原理，求解

superdos · 发表于 2015-12-4 19:04:01

不知道你是问第一张图片还是第二张图片的涂鸦？

游勇 · 发表于 2015-12-4 20:24:29

应该是为了遥控功能。

fd1180 · 发表于 2015-12-4 22:15:43

我想的是：如果是负载敏感是不是还少了些什么呢？有点不理解！求教！

dirk · 发表于 2015-12-4 22:30:21

游勇发表于 2015-12-4 20:24
应该是为了遥控功能。

怎么讲？有这方面的资料吗

dirk · 发表于 2015-12-4 22:36:22

superdos 发表于 2015-12-4 19:04
不知道你是问第一张图片还是第二张图片的涂鸦？

涂鸦中这个模块的工作原理，控制口直接接在泵出油口的

另一面接到什么地方？详情回复发表于 2015-12-4 23:20

游勇 · 发表于 2015-12-4 23:20:10

dirk 发表于 2015-12-4 22:36
涂鸦中这个模块的工作原理，控制口直接接在泵出油口的

另一面接到什么地方？

Henson · 发表于 2015-12-5 13:55:24

s口是负载敏感控制口吧现在的接法用作恒压变量吧

Henson · 发表于 2015-12-5 13:56:01

你可以用压力表测测是不是

dirk · 发表于 2015-12-5 15:52:37

游勇发表于 2015-12-4 23:20
另一面接到什么地方？

其他三路都是接的多路阀
