看不懂这桥试回路

梦中人 · 发表于 2015-12-16 13:32:16

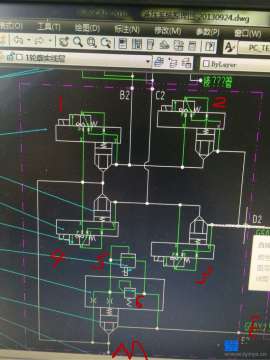

求解释这桥式回路

dirk · 发表于 2015-12-16 15:05:53

估计跟工况有关系，单这么看没法看懂

吸铁石 · 发表于 2015-12-16 15:42:21

以前液压哥说过的用四个逻辑阀构成换向阀

411217994 · 发表于 2015-12-16 15:50:49

最下面这个是溢流阀。上面四个交叉看，交叉两个起作用，应该是控制油缸。

梦中人 · 发表于 2015-12-16 20:10:14

吸铁石发表于 2015-12-16 15:42
以前液压哥说过的用四个逻辑阀构成换向阀

能解释一下上面的电磁换向阀的作用吗

电磁阀控制逻辑阀是否关闭发表于 2015-12-16 22:48

梦中人 · 发表于 2015-12-16 20:13:30

411217994 发表于 2015-12-16 15:50
最下面这个是溢流阀。上面四个交叉看，交叉两个起作用，应该是控制油缸。

最下面的哪是插装阀加盖板比例阀

coldwater · 发表于 2015-12-16 20:35:40

逻辑阀，最下面的为安全溢流功能，上面四个构成换向

x199 · 发表于 2015-12-16 20:53:20

最下面相当于（带最高压力限制的）比例溢流阀
上面四个插件，组成一个（中位H机能？）的三位四通换向阀……交叉得电，相当于换向……

rabbitmei · 发表于 2015-12-16 21:53:24

D2应为进油口，B2/C2为工作口，E为回油口，M为测压口。
2得电则4得电，3得电则1得电，即交错进油回油。工作时5一直得电卸油！
6为安全阀！

{:7_280:}

清潭（东营） · 发表于 2015-12-17 08:41:51

这种阀去泰丰的网站看看，索要份资料，各种插装阀组合成各种换向阀，机能都能实现，方便，不用自己费脑子了。
