负载敏感柱塞泵请教

1 主题	0 回帖	5 积分

液压小学生

金钱: 7

积分: 5

发消息

发表于 2016-1-7 20:41:03 |山东| 显示全部楼层 |阅读模式

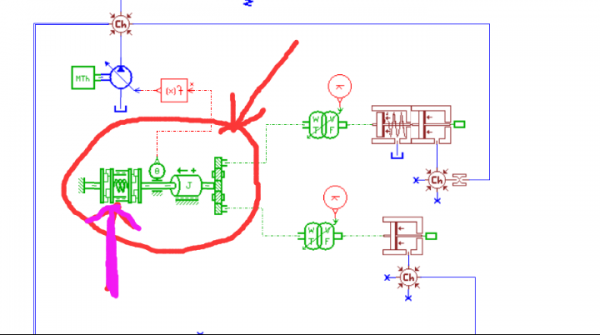

请教图中所建模型的意思是什么？粉色所指部分的作用是什么？

负载敏感柱塞泵请教

负载敏感柱塞泵请教

相关帖子

回复

使用道具举报

0 主题	0 回帖	0 积分

液压小学生

金钱: 1

积分: 0

发消息

发表于 2016-1-8 09:08:10 |江苏| 显示全部楼层

红圈内是斜盘角度执行机构，粉色是斜盘角度限制器。斜盘不可能360度旋转。
